Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4210V

Hersteller: Stürmer Maschinen GmbH
Artikelnummer: 2000005697
Werksnummer: 3462060
EAN: 4030635033292
Herstellernummer: 3462060
Katalogartikelnummer: 3462060

In Kürze lieferbar
In Kürze abholbereit

1 Stück

Artikelinformationen herunterladen

Icon: nextPIM_78796D0D6D4AF6679F5A4957B4A5E0ED9E73AF54F515D1CBB68CFB82017AAAF6_24257.svg

Icon: nextPIM_6BA7AB9CEC7A3E5DDA1D417BEFA5F4DBF269808472A4E9ADABA0C3779F74A041_220.jpeg

Icon: nextPIM_401DF147505DBAC2331D381F9009126A65B7F2B6A57B0D3FBCE1162A9483F0CE_24120.svg

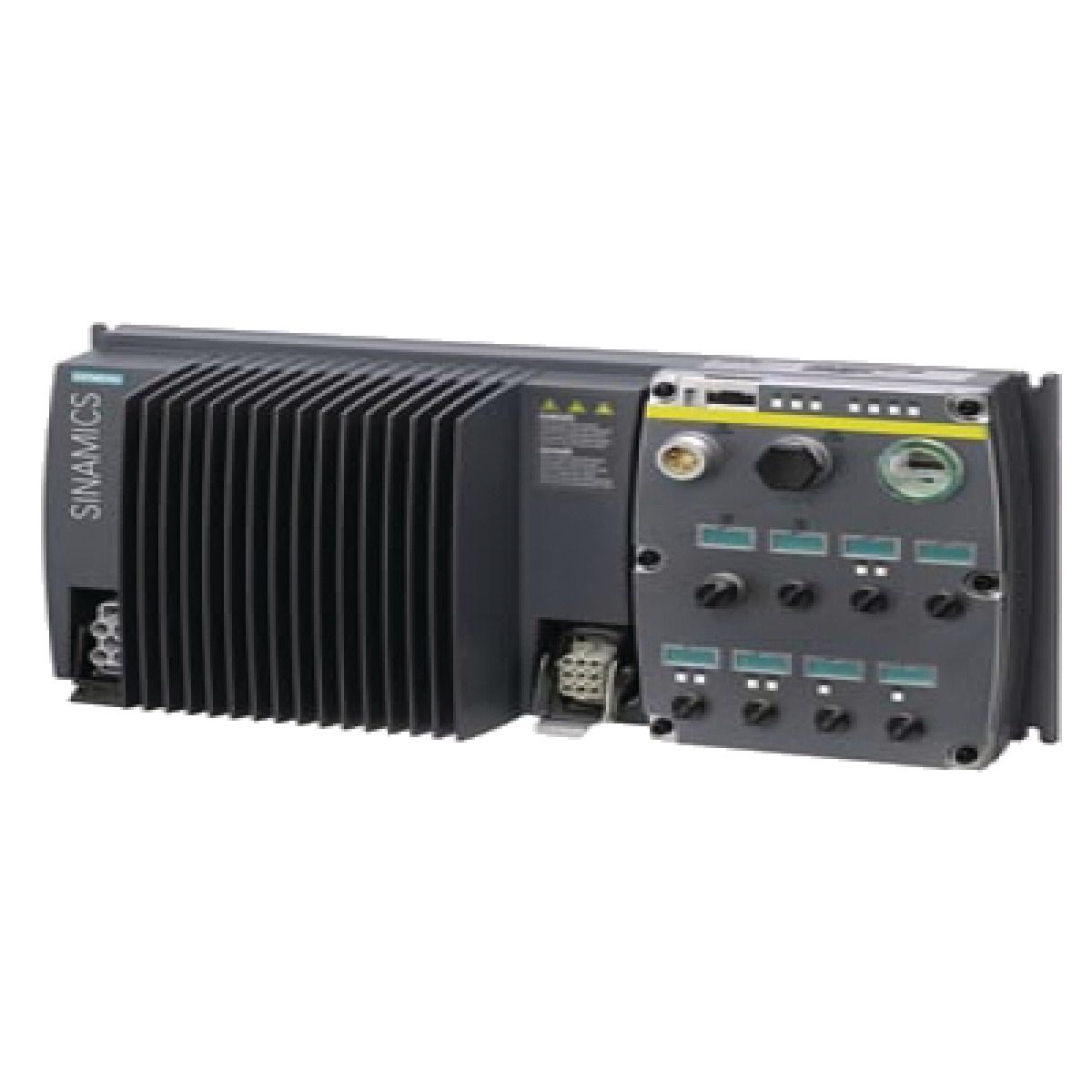

Präzise Leit- und Zugspindeldrehmaschinen, ausgereifte Technik, komplette Ausstattung, leicht bedienbar. Mit Siemens Inverter-Vario-Antrieb

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
Drehzahlüberwachung gemäß Maschinenrichtlinie
Leitspindelabdeckung
Präzise gearbeiteter Schlitten
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
Zweikanalige Sicherheitselektronik
Zentralschmierung im Bettschlitten
Verstellbereich Oberschlitten ± 90°
Hauptspindel im Ölbad laufend
Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegänge pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
Reitstock zum Kegeldrehen ± 10 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
LED Maschinenlampe im Späneschutz
Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
Not-Halt Einrichtung mit Fußbetätigung

Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Lieferumfang:

Feststehende Lünette Durchlass Ø 15 - 145 mm
Mitlaufende Lünette Durchlass Ø 10 - 75 mm
LED-Maschinenleuchte
Reduzierhülse MK 6 / MK 4
Feste Zentrierspitze MK 4
Wechselräder-Satz
Positionsanschlag mit Feineinstellung
Maschinenerstbefüllung mit Qualitätsöl
Bedienwerkzeug

TH 4210/TH 4210D / TH 4215D

Vierfach-Stahlhalter max. 20 mm

TH 4210V

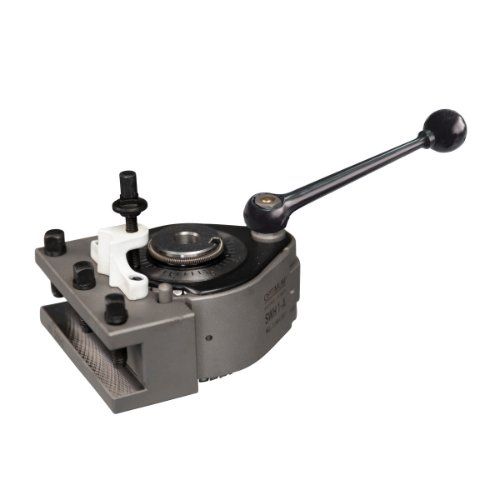

Schnellwechsel-Stahlhalter 5-B
Stahlhalter 25 x 120 Typ D für Vierkantmeißel

Drehfutter nicht vergessen!

Gewicht (Netto) ca. [kg]:

1162

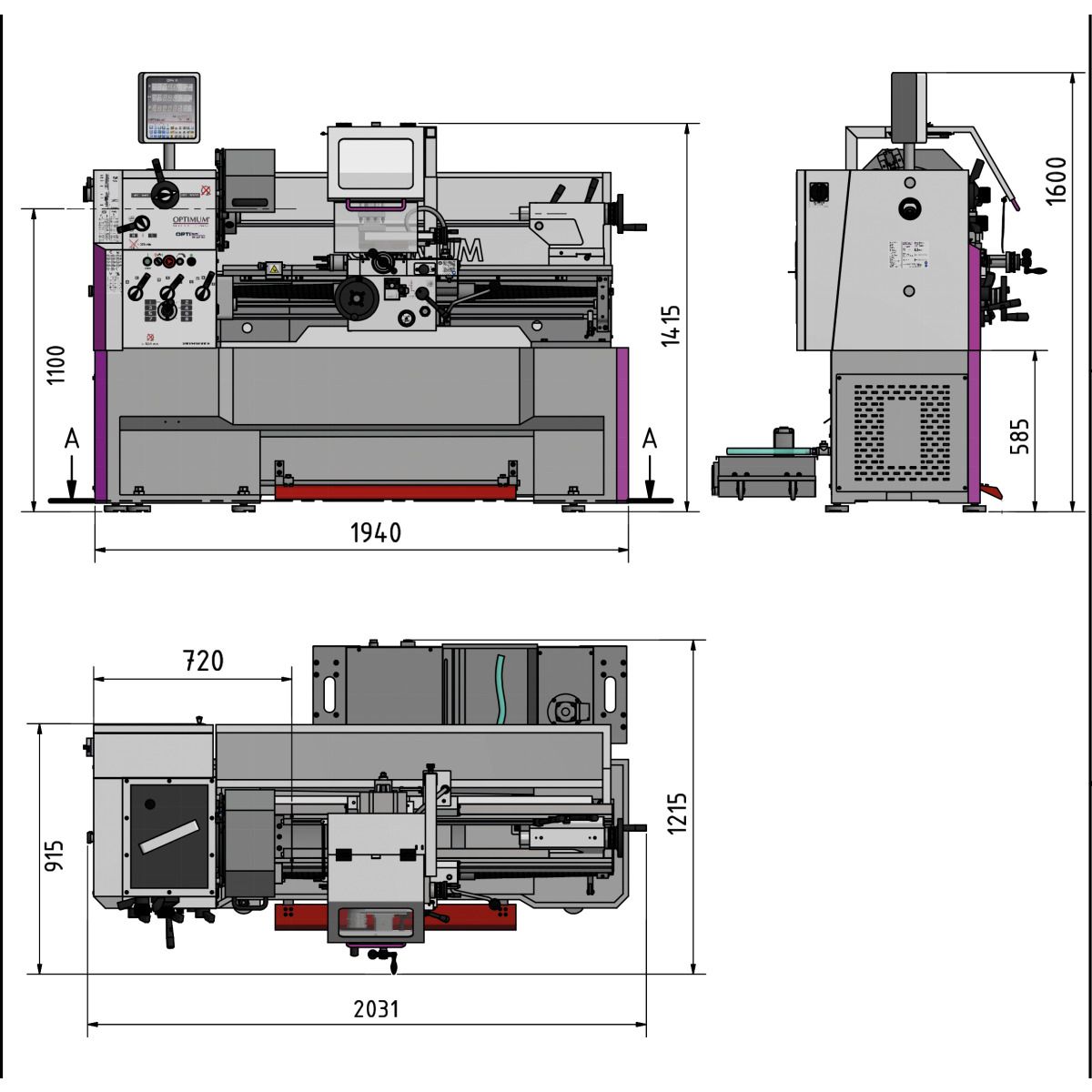

Länge (Produkt) ca. [mm]:

2031

Höhe (Produkt) ca. [mm]:

1415

Breite/Tiefe (Produkt) ca. [mm]:

915

Norm:

DIN EN 55011

Abgabeleistung (Motorleistung) [kW]:

5,5

Höhe max. (Produkt) ca. [mm]:

1600

Spitzenweite [mm]:

1000

Gesamt Anschlusswert [kW]:

5,6

Spitzenhöhe [mm]:

210

Anschlussspannung [V]:

400

Verfahrweg Bettschlitten [mm]:

780

Vorschubbereich längs [mm/U]:

0,05 – 1,7

Spindelaufnahme:

Camlock DIN ISO 702-2 Nr. 6

Steigung Metrisch [mm/U]:

0,2 – 14

Umlaufdurchmesser über Planschlitten [mm]:

250

Steigung Zoll [Gg/1"]:

72 – 2

Umlaufdurchmesser über Maschinenbett [mm]:

420

Verfahrweg Oberschlitten [mm]:

140

Verfahrweg Planschlitten [mm]:

230

Anzahl der Steigungen Metrisch:

Bettbreite [mm]:

250

Vorschubbereich plan [mm/U]:

0,025 – 0,85

Reitstock Pinolenhub [mm]:

120

Spindelbohrung [mm]:

Anzahl der Vorschübe längs:

Anzahl der Drehzahlbereiche:

Spindelkonus:

MK 6

Steuerung der Drehzahlregelung:

elektronisch regelbar

Anzahl der Steigungen Zoll:

Anzahl der Vorschübe plan:

Datenzugriff:

Über physische Schnittstellen

Stahlhalter Aufnahmehöhe max. [mm]:

Reitstock Pinolendurchmesser [mm]:

Steigung Modulgewinde [mm/U]:

0,3 – 3,5

Umlaufdurchmesser in der Bettbrücke [mm]:

590

Netzfrequenz [Hz]:

Reitstockaufnahme:

MK 4

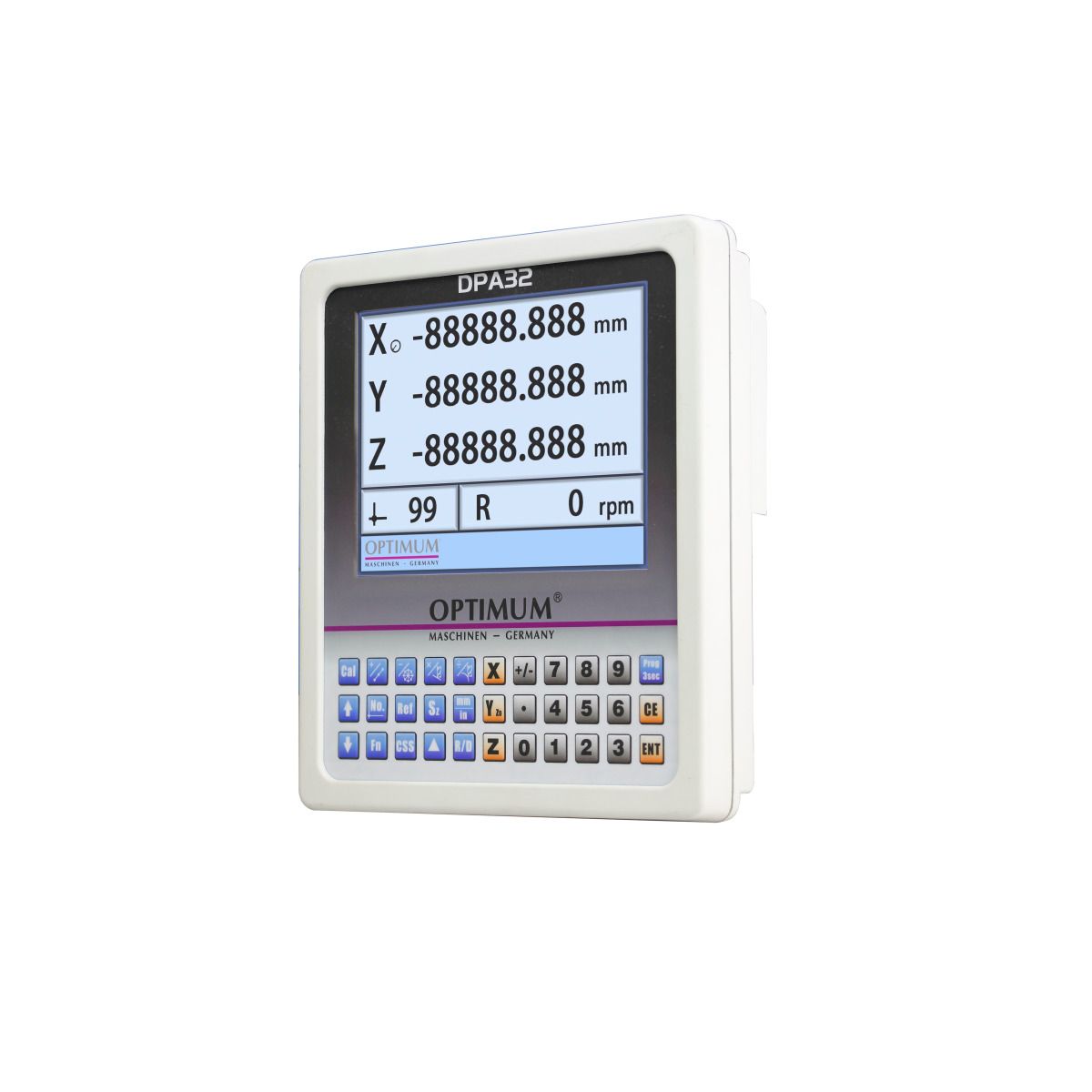

Digitale Positionsanzeige:

DPA 32

Anzahl der Steigungen Diametral Pitch:

Anzahl der Steigungen Modulgewinde:

Drehlänge in der Bettbrücke [mm]:

260

EMV-Klasse:

Kühlschmiermittelsystem Leistung Kühlmittelpumpe [W]:

100

Steigung Diametral Pitch:

8 – 44

Datenspeicherort:

Auf dem Gerät

Drehzahlbereich [min-1]:

30 – 3000

Art der generierten Daten:

Nutzungsdaten

Datenmenge:

Bis zu 5 MB

Datengenerierung kontinuierlich in Echtzeit:

Format der generierten Daten:

Gängige, maschinenlesbare Formate wie z.B. JSON

Weitere Informationen:

In Bedienungsanleitung oder unter info@stuermer-maschinen.de

Breite/Tiefe (max.) ca. [mm]:

1215
