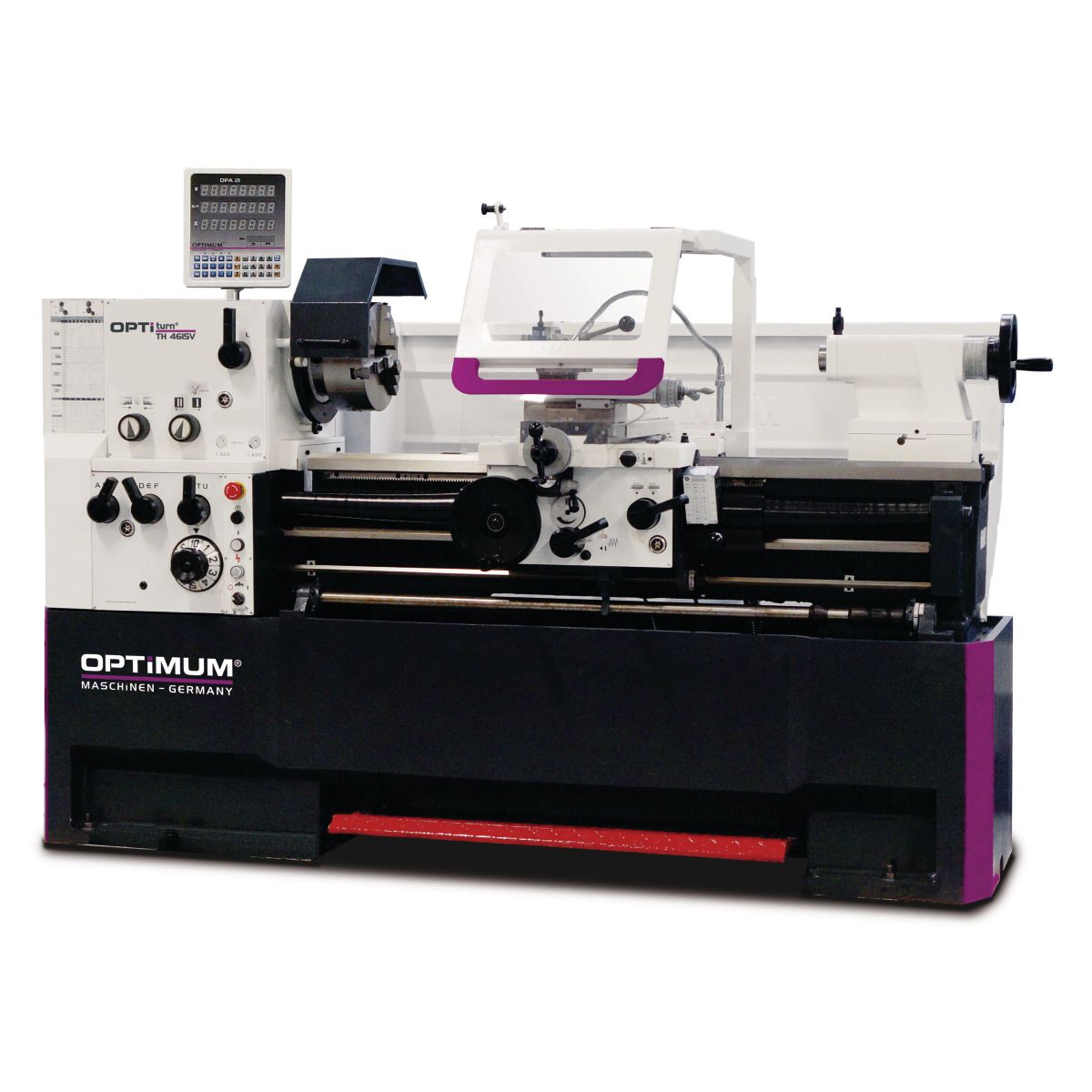

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4615V
- Hersteller: Stürmer Maschinen GmbH
- Artikelnummer: 2000006007
- Werksnummer: 3462125
- EAN: 4030635029950
- Herstellernummer: 3462125
- Katalogartikelnummer: 3462125
einzigartig in Präzision und Bedienung mit Siemens Inverter-Vario-Antrieb
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Wellen, Räder und Hauptspindel im Ölbad laufend
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Groß dimensionierter Spanschutz mit integrierter LED - Maschinenlampe
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Skala der Gewindeuhr einstellbar
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Leitungsführung über Energiekette
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Not-Halt Einrichtung mit Fußbetätigung

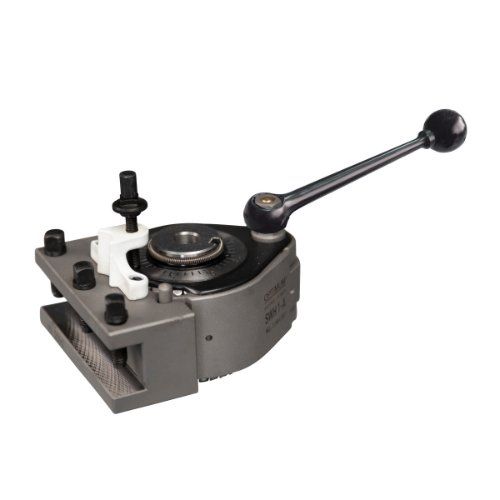

- Schnellwechsel-Stahlhalter 5-B im Lieferumfang
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm im Lieferumfang
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:- Feststehende Lünette Durchlass Ø 25 - Ø 178 mm
- Mitlaufende Lünette Durchlass Ø 19 - Ø 114 mm
- LED-Maschinenleuchte
- Adapter MK7-MK4
- Nicht mitlaufende Zentrierspitze MK4
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK4
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- Gewindeuhr
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Gewicht (Netto) ca. [kg]:
2020

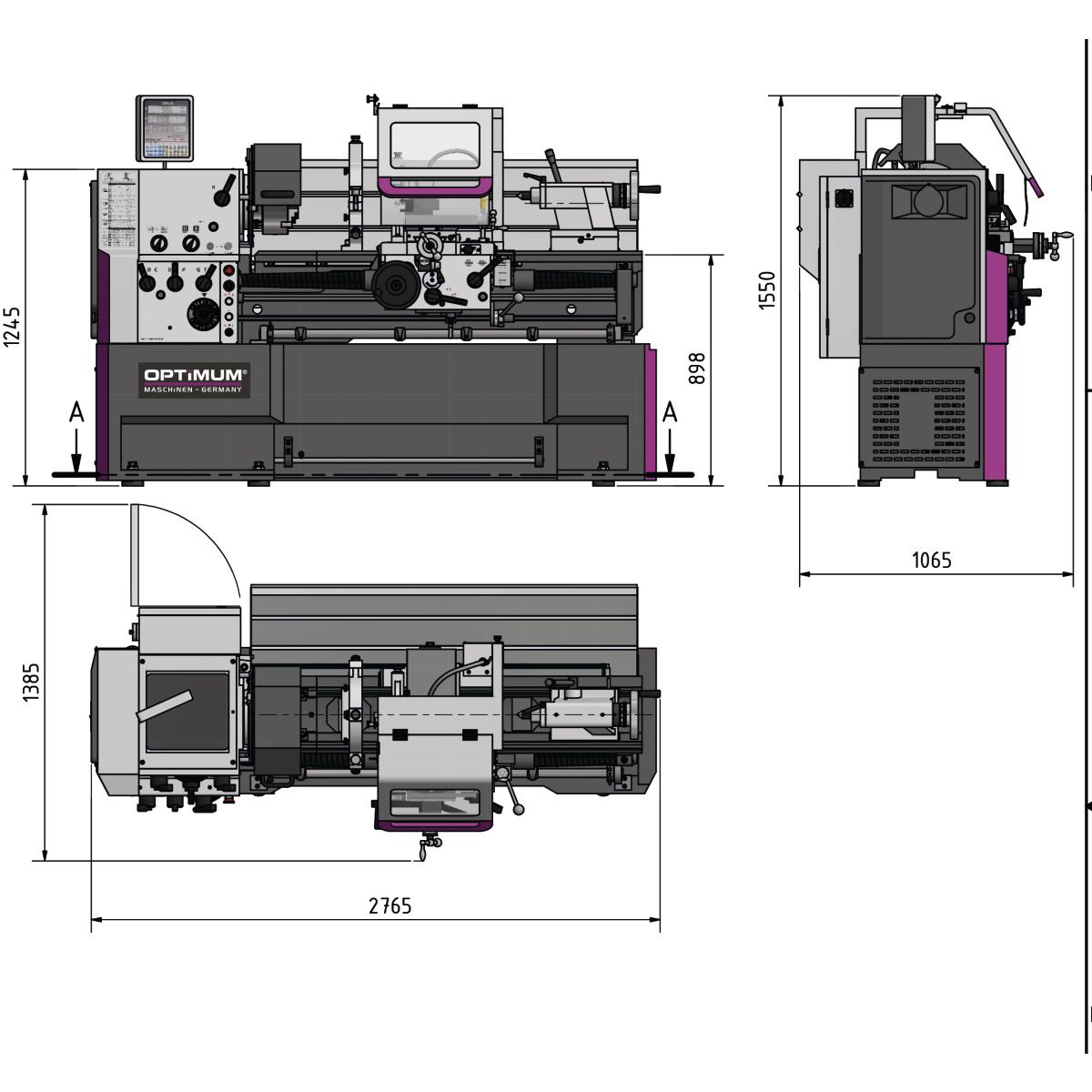

Länge (Produkt) ca. [mm]:
2765
Höhe (Produkt) ca. [mm]:
1550
Breite/Tiefe (Produkt) ca. [mm]:
1065
Norm:
DIN EN 55011
Abgabeleistung (Motorleistung) [kW]:
7,5
Drehzahlbereich [min¯¹]:
30 – 2000
Spitzenweite [mm]:
1560
Gesamt Anschlusswert [kW]:
8,5
Spitzenhöhe [mm]:
230
Anschlussspannung [V]:
400
Verfahrweg Bettschlitten [mm]:
1305
Vorschubbereich längs [mm/U]:
0,031 – 1,7
Spindelaufnahme:
Camlock DIN ISO 702-2 Nr. 8
Steigung Metrisch [mm/U]:
0,1 – 14
Umlaufdurchmesser über Planschlitten [mm]:
270
Steigung Zoll [Gg/1"]:
112 – 2
Umlaufdurchmesser über Maschinenbett [mm]:
460
Verfahrweg Oberschlitten [mm]:
125
Verfahrweg Planschlitten [mm]:
285
Anzahl der Steigungen Metrisch:
41
Bettbreite [mm]:
300
Vorschubbereich plan [mm/U]:
0,014 – 0,784
Reitstock Pinolenhub [mm]:
130
Spindelbohrung [mm]:
80
Anzahl der Vorschübe längs:
42
Anzahl der Drehzahlbereiche:
2
Spindelkonus:
MK 7
Steuerung der Drehzahlregelung:
elektronisch regelbar
Anzahl der Steigungen Zoll:
41
Anzahl der Vorschübe plan:
42
Stahlhalter Aufnahmehöhe max. [mm]:
25
Reitstock Pinolendurchmesser [mm]:
60
Steigung Modulgewinde [mm/U]:
0,1 – 7
Umlaufdurchmesser in der Bettbrücke [mm]:
690
Netzfrequenz [Hz]:
50
Reitstockaufnahme:
MK 4

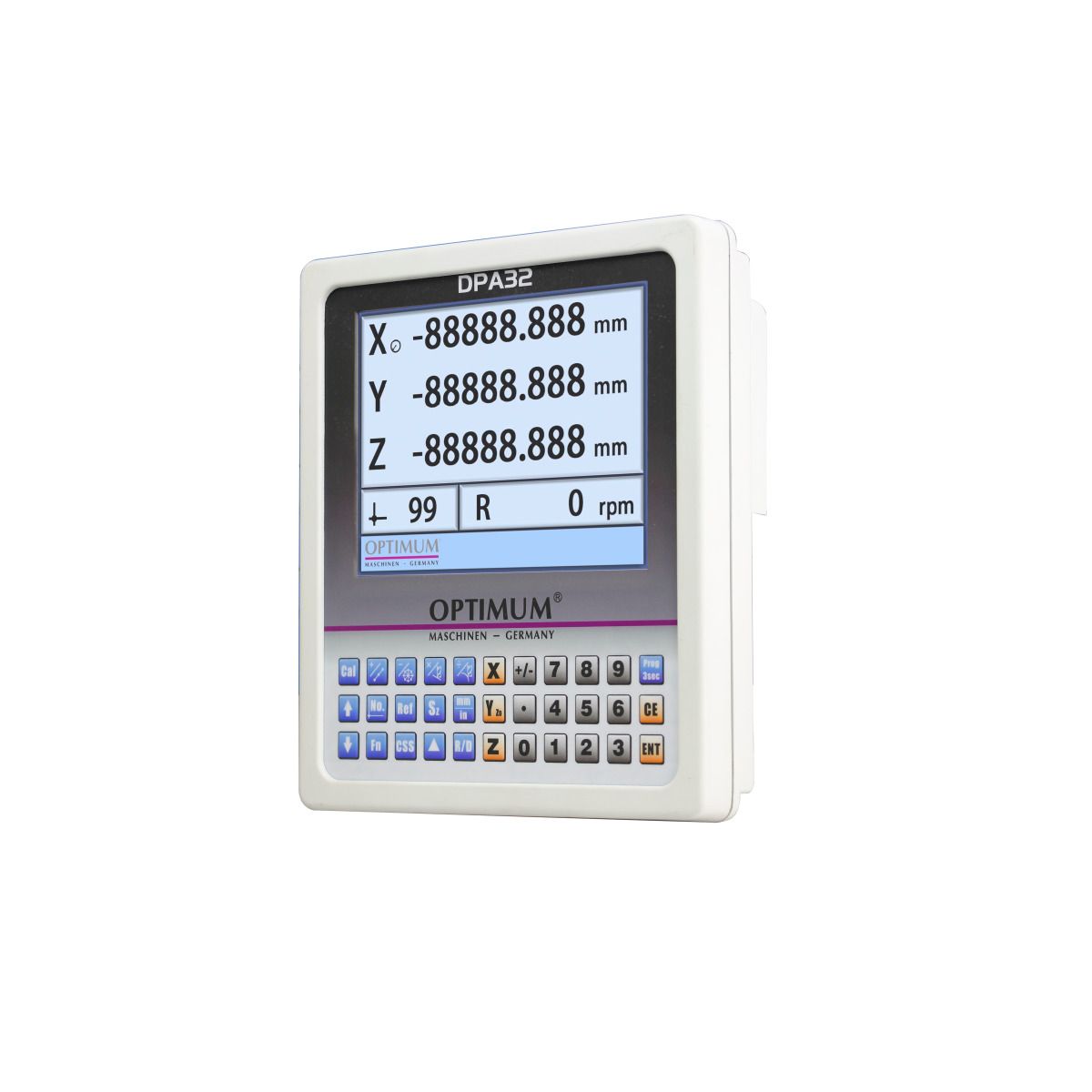

Digitale Positionsanzeige:
DPA 32
Anzahl der Steigungen Diametral Pitch:
50
Anzahl der Steigungen Modulgewinde:
34
Drehlänge in der Bettbrücke [mm]:
240
EMV-Klasse:
C3
Kühlschmiermittelsystem Leistung Kühlmittelpumpe [W]:
125
Steigung Diametral Pitch [DPI]:
4 – 112
