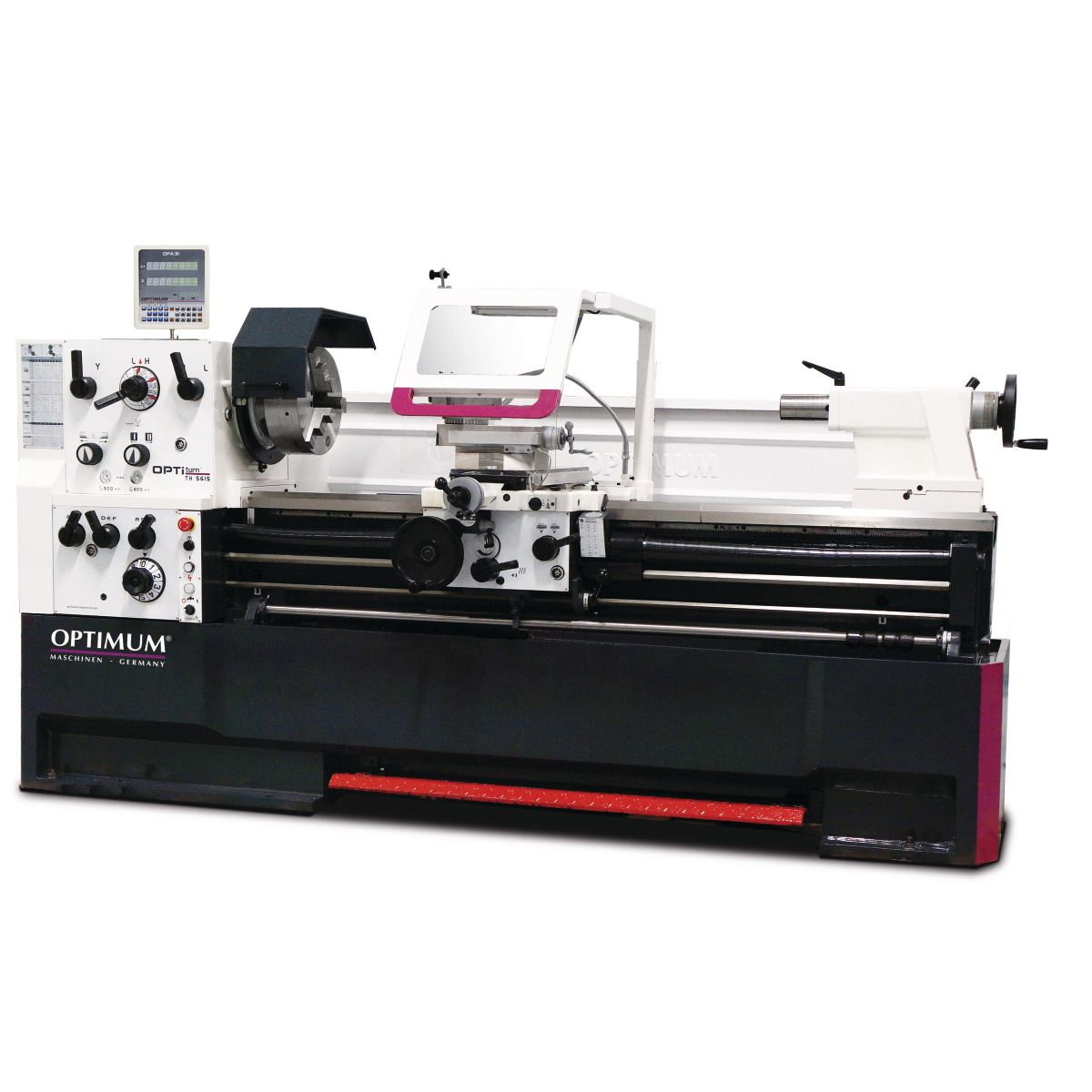

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5615D

Hersteller: Stürmer Maschinen GmbH
Artikelnummer: 2000007670
Werksnummer: 3462160
EAN: 4030635030956
Herstellernummer: 3462160
Katalogartikelnummer: 3462160

In Kürze lieferbar
In Kürze abholbereit

1 Stück

Artikelinformationen herunterladen

Icon: nextPIM_78796D0D6D4AF6679F5A4957B4A5E0ED9E73AF54F515D1CBB68CFB82017AAAF6_24257.svg

Icon: nextPIM_401DF147505DBAC2331D381F9009126A65B7F2B6A57B0D3FBCE1162A9483F0CE_24120.svg

Icon: nextPIM_6BA7AB9CEC7A3E5DDA1D417BEFA5F4DBF269808472A4E9ADABA0C3779F74A041_220.jpeg

Schwere Maschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit digitaler Positionsanzeige DPA 31 Plus und Schnellwechsel-Stahlhalter

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Leitspindelabdeckung
Präzise gearbeiteter Schlitten
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

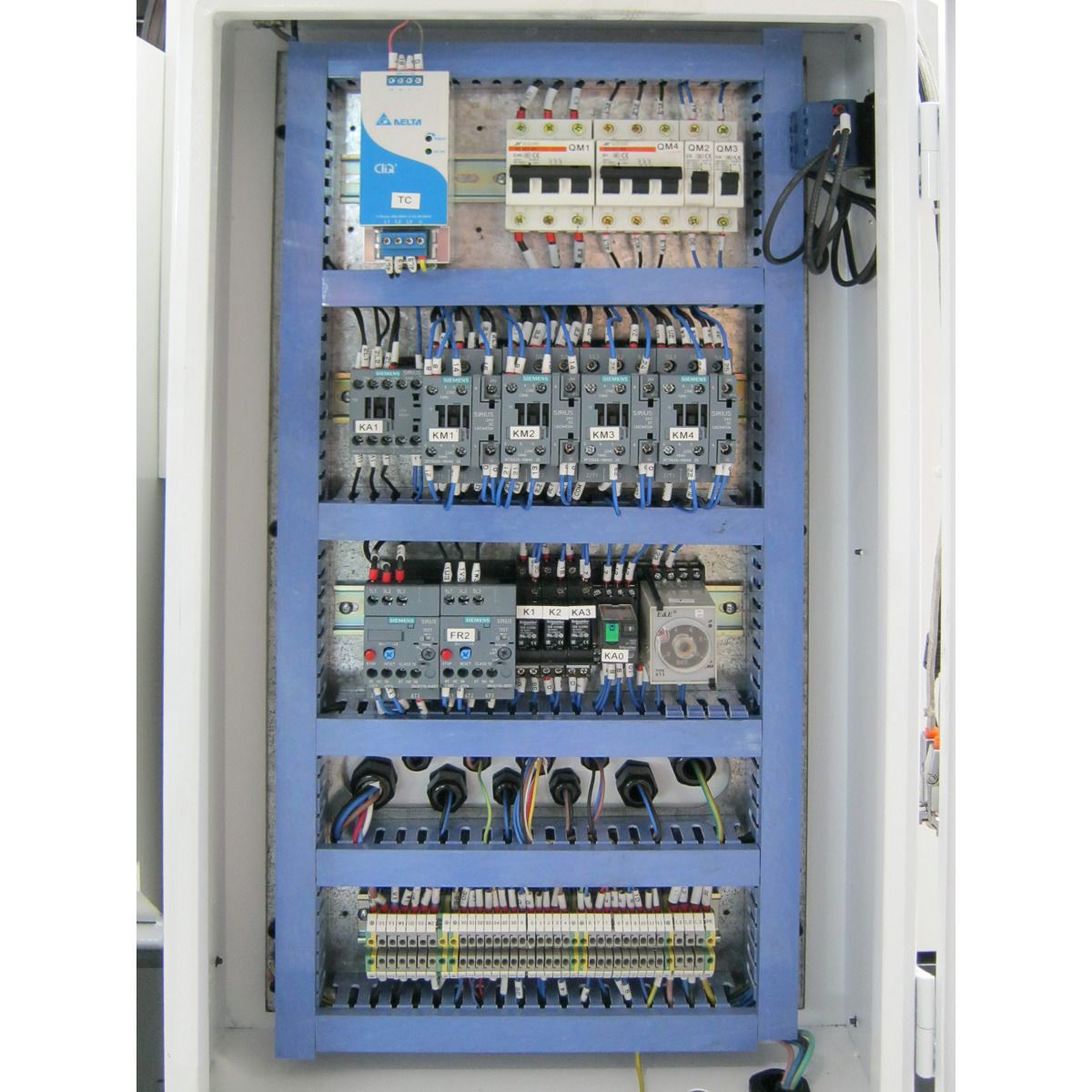

Zweikanalige Sicherheitselektronik
Zentralschmierung im Bettschlitten
Verstellbereich Oberschlitten ± 90°
Hauptspindel im Ölbad laufend
Wellen und Räder im Ölbad laufend
Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
Geschlossene Bauweise des Schnellschalt-Vorschubgetriebes
Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
Not-Halt Einrichtung mit Fußbetätigung
Reitstock zum Kegeldrehen ± 10 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Energiekette für schonende Leitungs- und Schlauchführung
Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
Skala der Gewindeuhr einstellbar

Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Lieferumfang:

Feststehende Lünette Durchlass max. Ø 165 mm
Mitlaufende Lünette Durchlass max. Ø 95 mm
LED-Maschinenleuchte
TH 5615D-TH 5630D: Reduzierhülse MK 7/MK 5
TH 5620V: Reduzierhülse Ø 113 mm / MK 5
Feste Zentrierspitze MK 5
Feste und mitlaufende Zentrierspitze MK 5

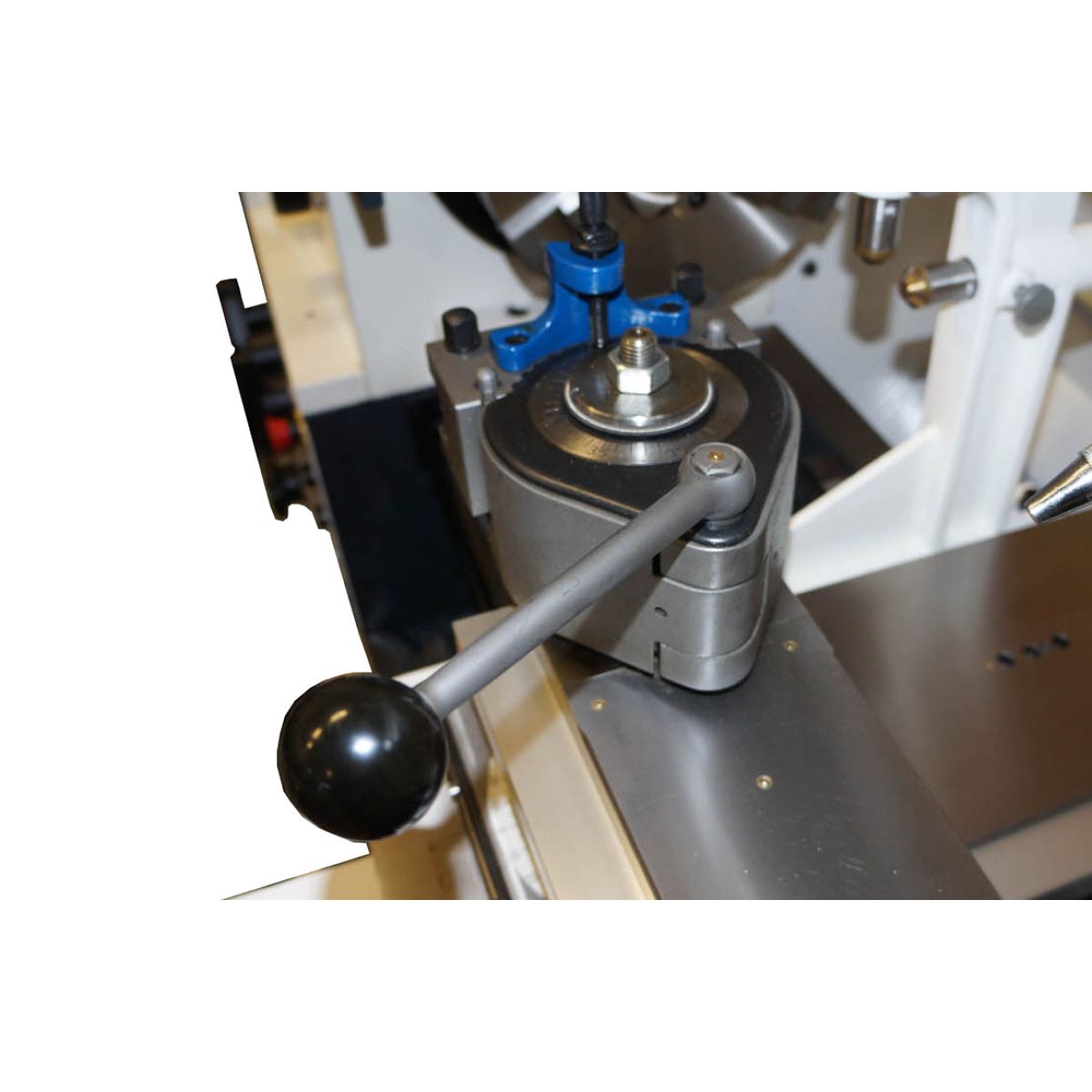

Schnellwechsel-Stahlhalter 7-C
Stahlhalter 32 x 150 Typ D für Vierkantmeißel
Gewindeuhr
Maschinenerstbefüllung mit Qualitätsöl
Wechselräder-Satz
Bedienwerkzeug

Drehfutter nicht vergessen!

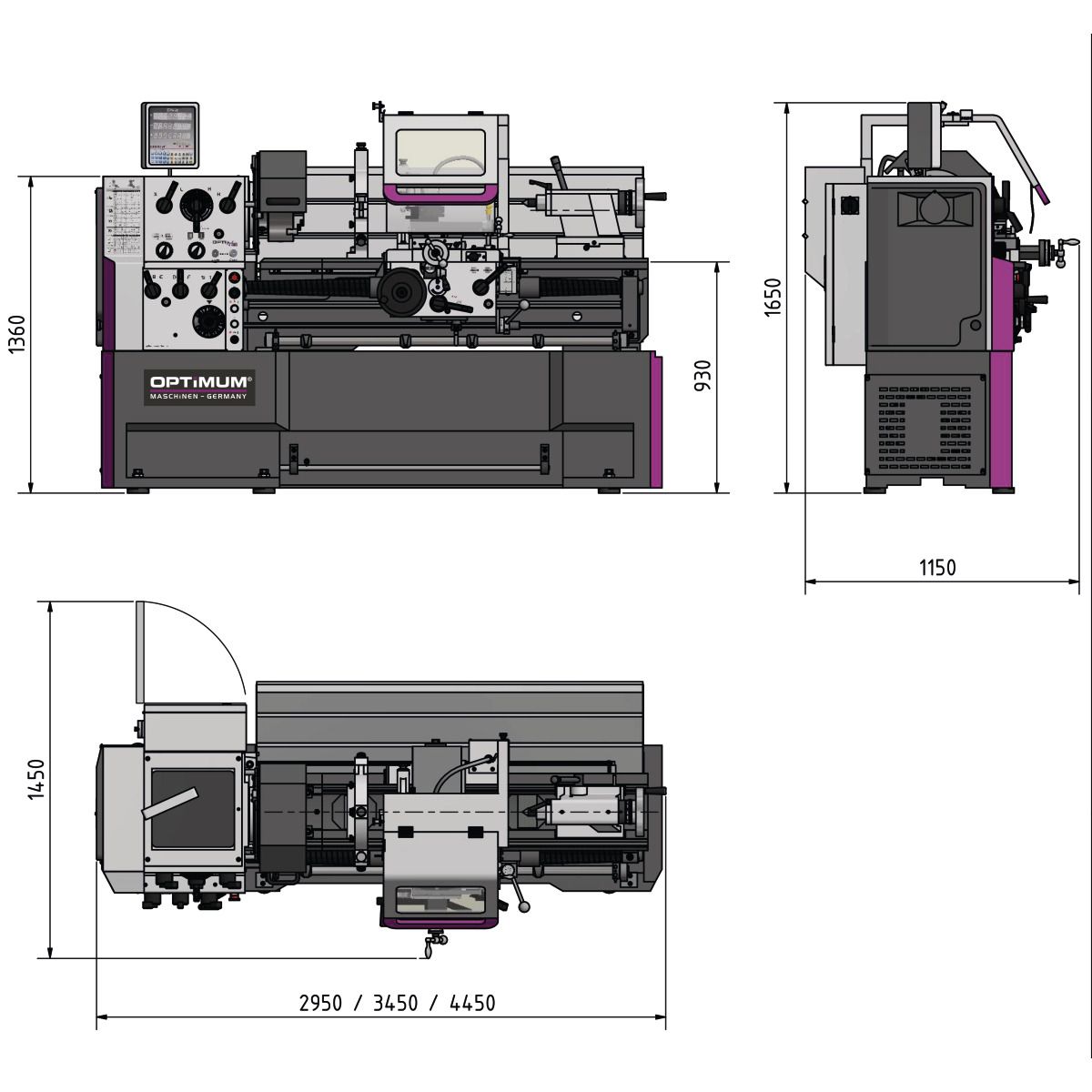

Gewicht (Netto) ca. [kg]:

2300

Länge (Produkt) ca. [mm]:

2950

Höhe (Produkt) ca. [mm]:

1650

Breite/Tiefe (Produkt) ca. [mm]:

1150

Abgabeleistung (Motorleistung) [kW]:

7,5

Drehzahlbereich [min¯¹]:

25 – 1600
