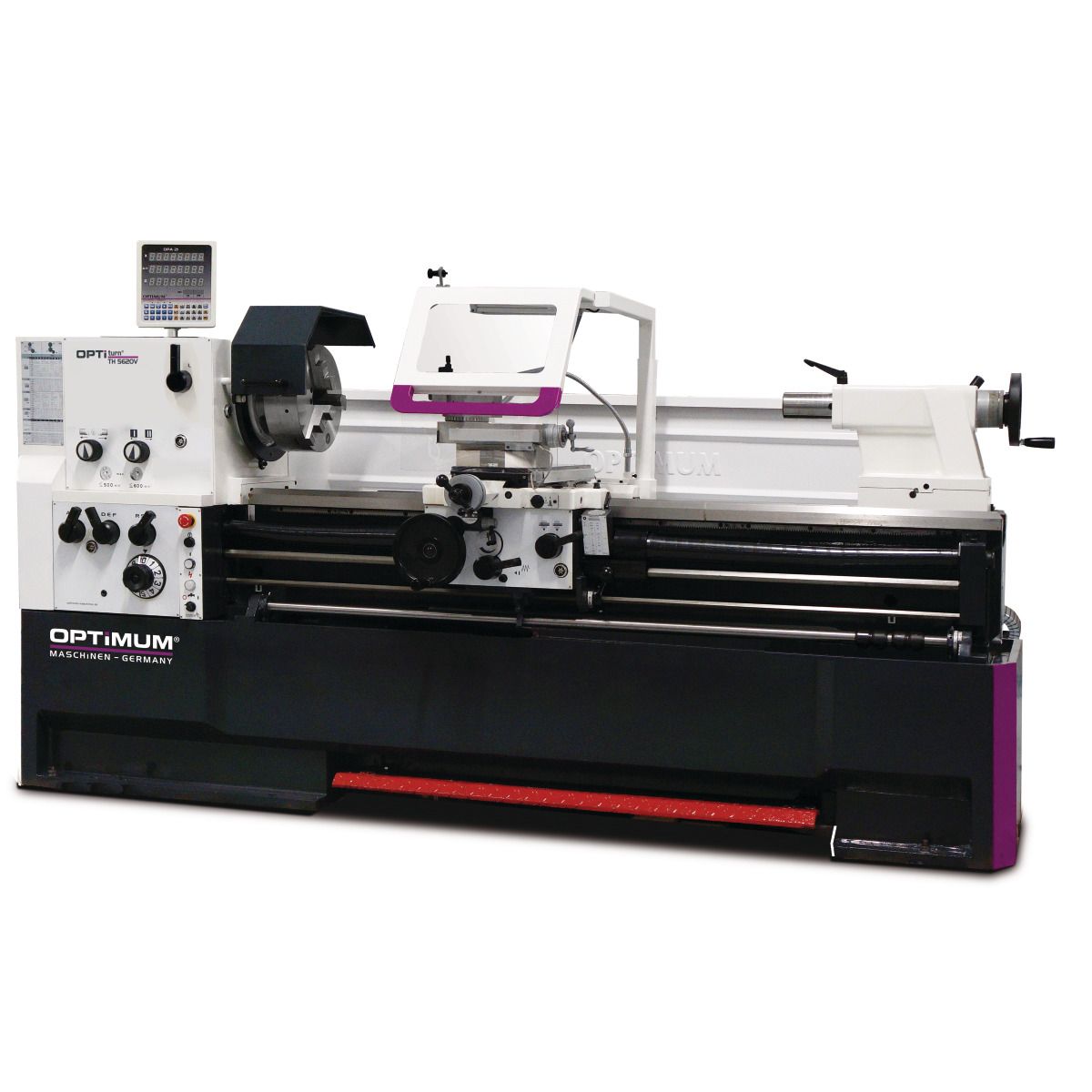

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5620V

Hersteller: Stürmer Maschinen GmbH
Artikelnummer: 2000006574
Werksnummer: 3462175
EAN: 4030635029967
Herstellernummer: 3462175
Katalogartikelnummer: 3462175

In Kürze lieferbar
In Kürze abholbereit

1 Stück

Artikelinformationen herunterladen

Icon: nextPIM_401DF147505DBAC2331D381F9009126A65B7F2B6A57B0D3FBCE1162A9483F0CE_24120.svg

Icon: nextPIM_78796D0D6D4AF6679F5A4957B4A5E0ED9E73AF54F515D1CBB68CFB82017AAAF6_24257.svg

Icon: nextPIM_6BA7AB9CEC7A3E5DDA1D417BEFA5F4DBF269808472A4E9ADABA0C3779F74A041_220.jpeg

Schwere Leit- und Zugspindeldrehmaschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit Siemens Inverter-Vario-Antrieb

Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
Zwei Getriebestufen
Spindelbohrung / Stangendurchlass Ø 105 mm

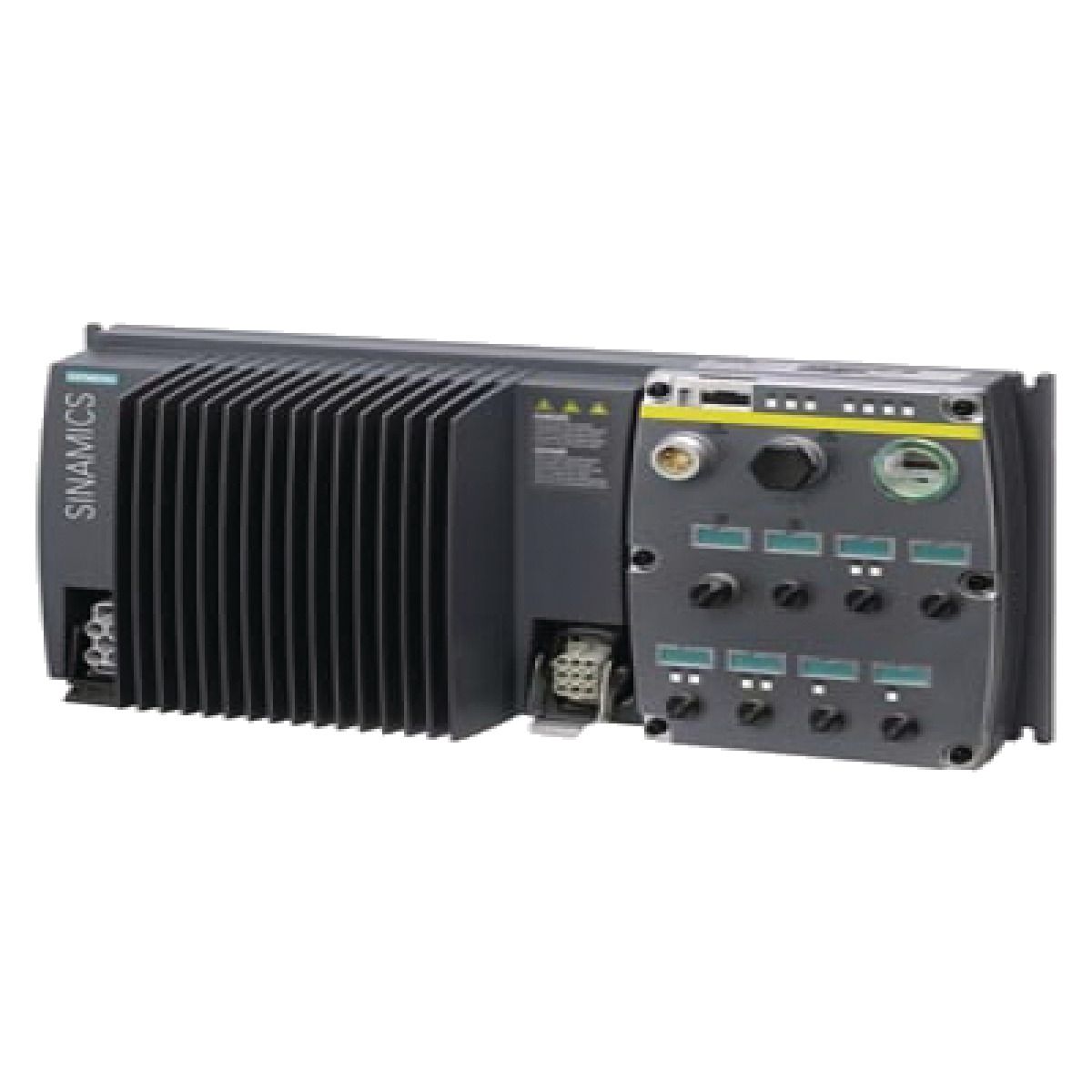

Siemens Sinamics Frequenzumrichter / Safety Integrated
Leitspindelabdeckung
Präzise gearbeiteter Schlitten
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
Zweikanalige Sicherheitselektronik
Zentralschmierung im Bettschlitten
Verstellbereich Oberschlitten ± 90°
Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
Not-Halt Einrichtung mit Fußbetätigung
Reitstock zum Kegeldrehen ± 10 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
LED Maschinenlampe im Späneschutz
Energiekette für schonende Leitungs- und Schlauchführung
Skala der Gewindeuhr einstellbar

Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

Lieferumfang:

Feststehende Lünette Durchlass Ø 19 - Ø 165 mm
Mitlaufende Lünette Durchlass Ø 16 - Ø 95 mm
LED-Maschinenleuchte
Adapter Ø 113 mm-MK5
Nicht mitlaufende Zentrierspitze MK5
Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK5

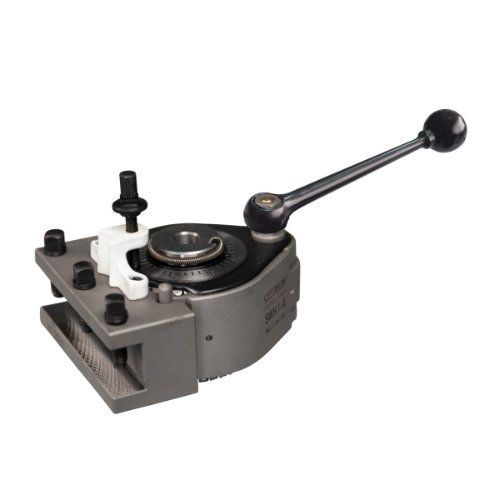

Schnellwechsel-Stahlhalter SWH 7-C
Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm
Gewindeuhr
Zahnräder für Gewindeschneiduhr (metrisch)
Wechselzahnräder-Satz
Maschinenerstbefüllung mit Qualitätsöl
Bedienwerkzeug

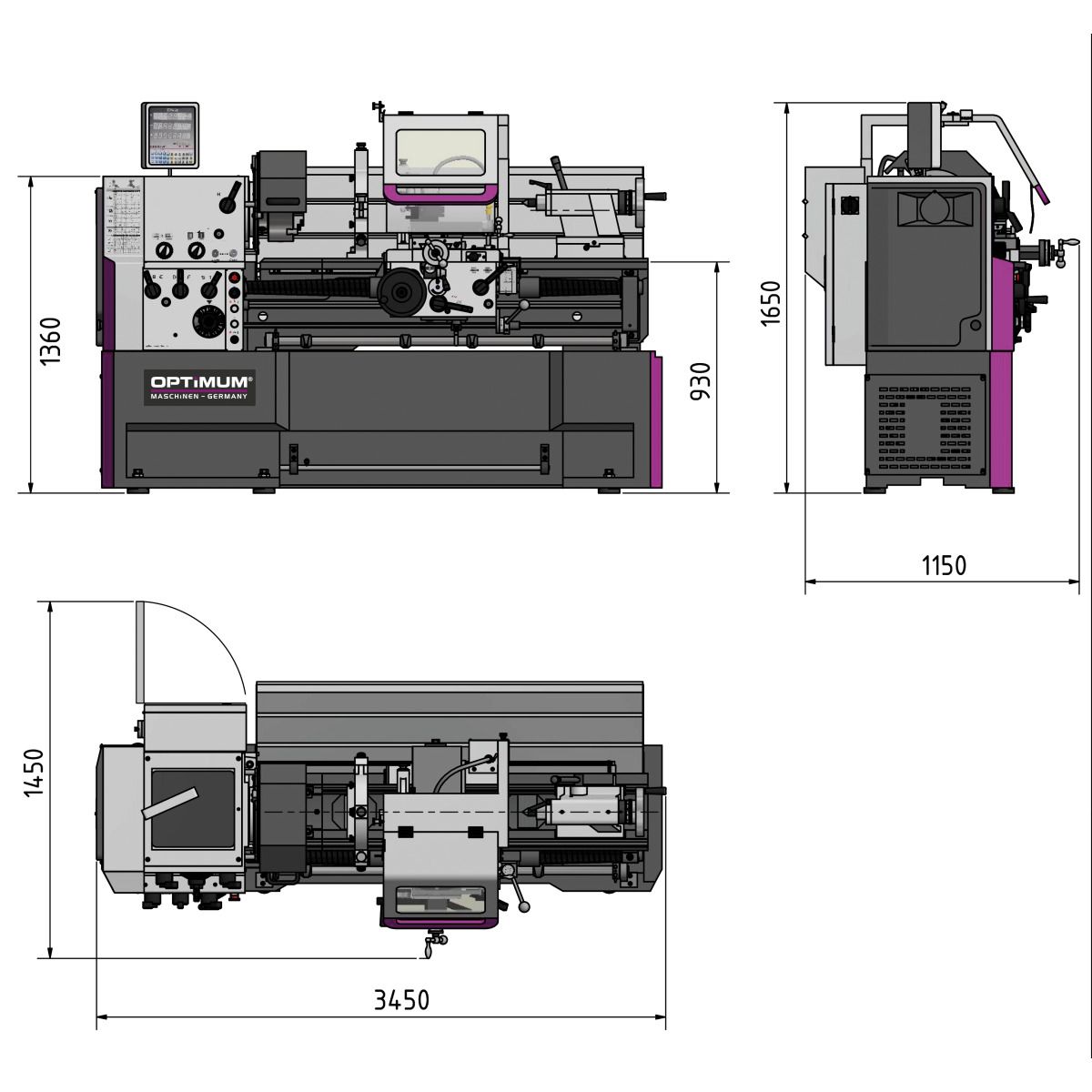

Gewicht (Netto) ca. [kg]:

2560

Länge (Produkt) ca. [mm]:

3450

Höhe (Produkt) ca. [mm]:

1650

Breite/Tiefe (Produkt) ca. [mm]:

1150

Norm:

DIN EN 55011

Abgabeleistung (Motorleistung) [kW]:

7,5

Drehzahlbereich [min¯¹]:

25 – 1600

Spitzenweite [mm]:

1910

Gesamt Anschlusswert [kW]:

8.5

Spitzenhöhe [mm]:

280

Anschlussspannung [V]:

400

Verfahrweg Bettschlitten [mm]:

1710

Vorschubbereich längs [mm/U]:

0.031 - 1.7

Spindelaufnahme:

Camlock DIN ISO 702-2 Nr. 8

Steigung Metrisch [mm/U]:

0.1 - 14

Umlaufdurchmesser über Planschlitten [mm]:

355

Steigung Zoll [Gg/1"]:

112 - 2

Umlaufdurchmesser über Maschinenbett [mm]:

560

Verfahrweg Oberschlitten [mm]:

130

Verfahrweg Planschlitten [mm]:

316

Anzahl der Steigungen Metrisch:

Bettbreite [mm]:

350

Vorschubbereich plan [mm/U]:

0.014 - 0.784

Reitstock Pinolenhub [mm]:

180

Spindelbohrung [mm]:

105

Anzahl der Vorschübe längs:

Anzahl der Drehzahlbereiche:

Steuerung der Drehzahlregelung:

elektronisch regelbar

Anzahl der Steigungen Zoll:

Anzahl der Vorschübe plan:

Datenzugriff:

Über physische Schnittstellen

Stahlhalter Aufnahmehöhe max. [mm]:

Reitstock Pinolendurchmesser [mm]:

Steigung Modulgewinde [mm/U]:

0.1 - 7

Umlaufdurchmesser in der Bettbrücke [mm]:

790

Netzfrequenz [Hz]:

Reitstockaufnahme:

MK 5

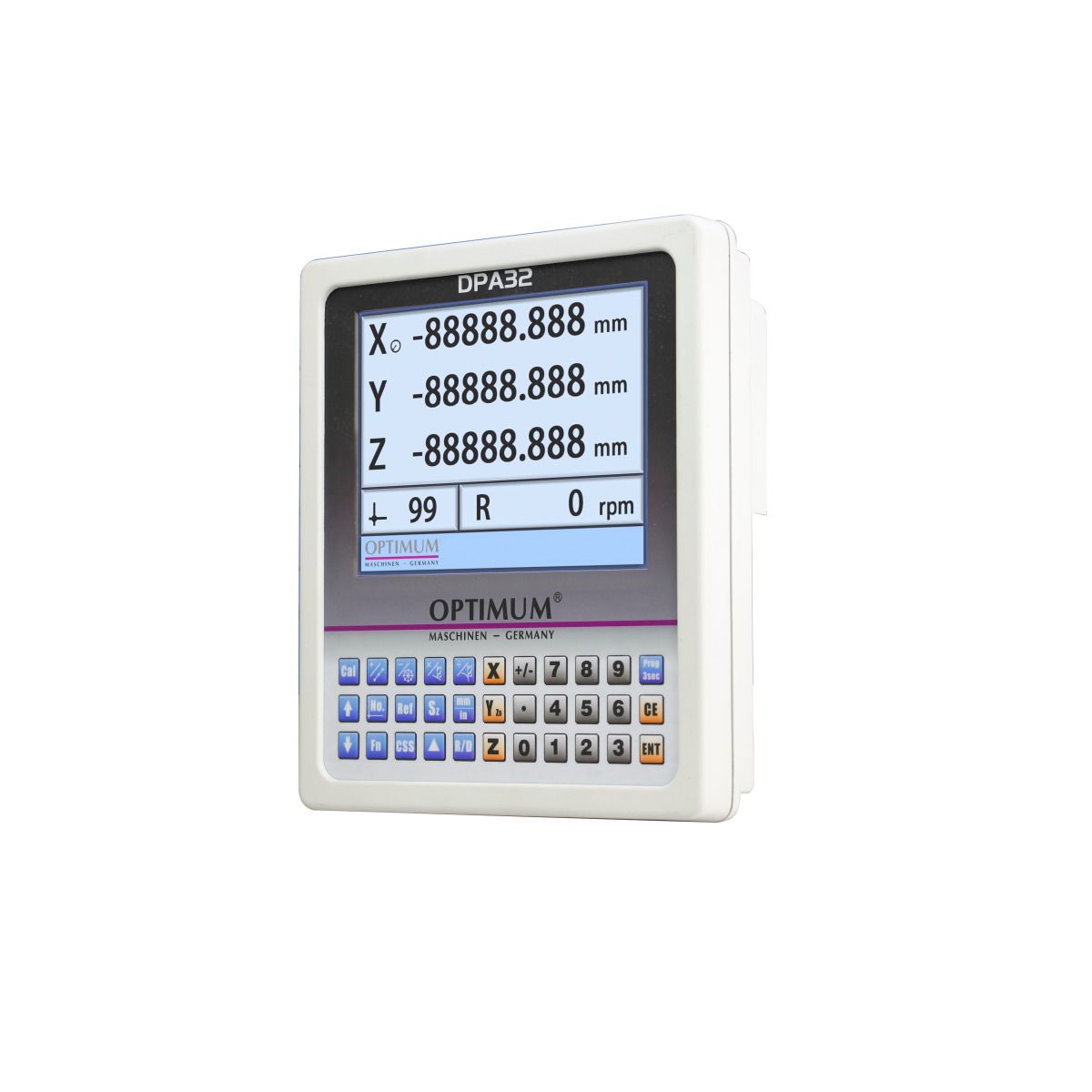

Digitale Positionsanzeige:

DPA 32

Anzahl der Steigungen Diametral Pitch:

Anzahl der Steigungen Modulgewinde:

Drehlänge in der Bettbrücke [mm]:

170

EMV-Klasse:

Kühlschmiermittelsystem Leistung Kühlmittelpumpe [W]:

125

Datenspeicherort:

Auf dem Gerät

Art der generierten Daten:

Nutzungsdaten

Datenmenge:

Bis zu 5 MB

Datengenerierung kontinuierlich in Echtzeit:

Format der generierten Daten:

Gängige, maschinenlesbare Formate wie z.B. JSON

Weitere Informationen:

In Bedienungsanleitung oder unter info@stuermer-maschinen.de

Steigung Diametral Pitch [DPI]:

4 – 112

Spindelkonus [mm]:

Ø 113 (Kegel 1:20)

Stahlhalter:

SWH 7-C
