Senkrecht-Spanner 6803 Gr.1 AMF

AMF

Artikelnummer: 1100003130
Werksnummer: 90316
EAN: 4020772090319
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH
Katalogartikelnummer: 3039380010

In kürze Lieferbar
In kürze Abholbereit
61 Stück verfügbar bei unseren Partnern

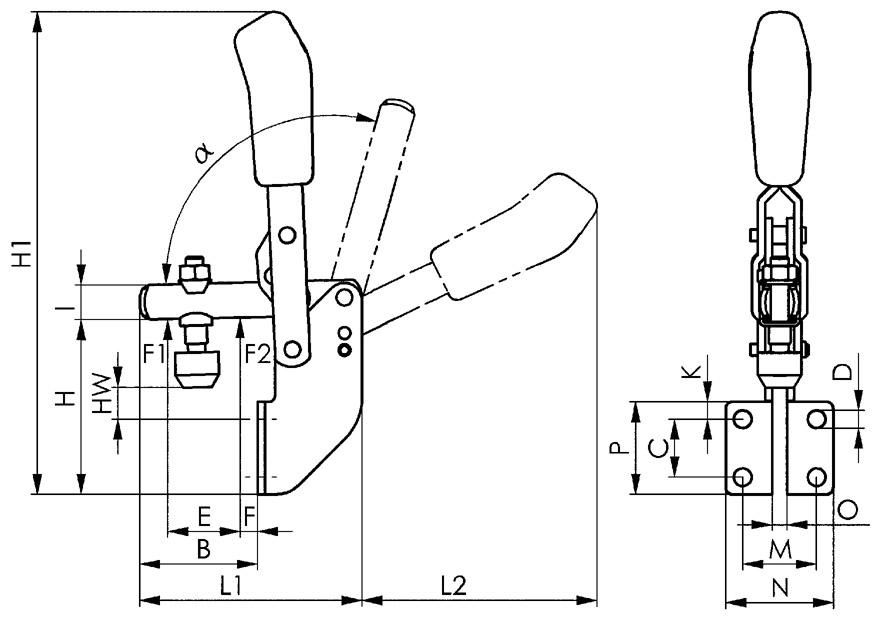

Größe

1

2

3

Gewicht [g]

125

220

400

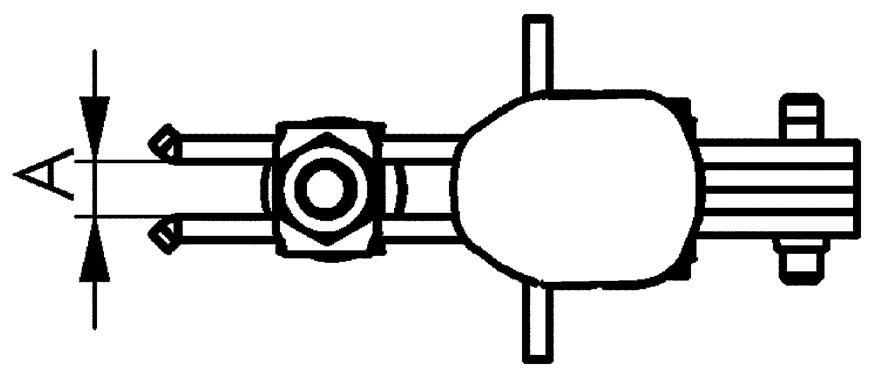

A

5

6

8

H1

125

176,5

223

N

30

37

42,5

M

20

25,5

28,5

H

45

60

71

B

34,5

41

62

K

6

7

10

L1

61

77

110

HW max.

9

15,5

17,5

P

30

32

38

D

4,5

6,1

6,5

E

18

25

37

HW min.

2,5

8

9

L2

58

90

112

F1 [kN]

0,6

0,8

1,2

F2 [kN]

1,1

1,2

2,5

C

14

20

24

F

6

7

11

Andrückschraube

M5 x 30

M6 x 35

M8 x 45

I

10

12

18

alpha

98°

105°

O

5

6

alpha*

60°

–

,-

Senkrechtspanner mit Winkelfuß

Ausführung: Senkrechtspanner mit offenem Haltearm und Winkelfuß. Verzinkt und passiviert. Die Niete aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei der Größe 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende.

Anwendung: Zur seitlichen Montage.

Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.
