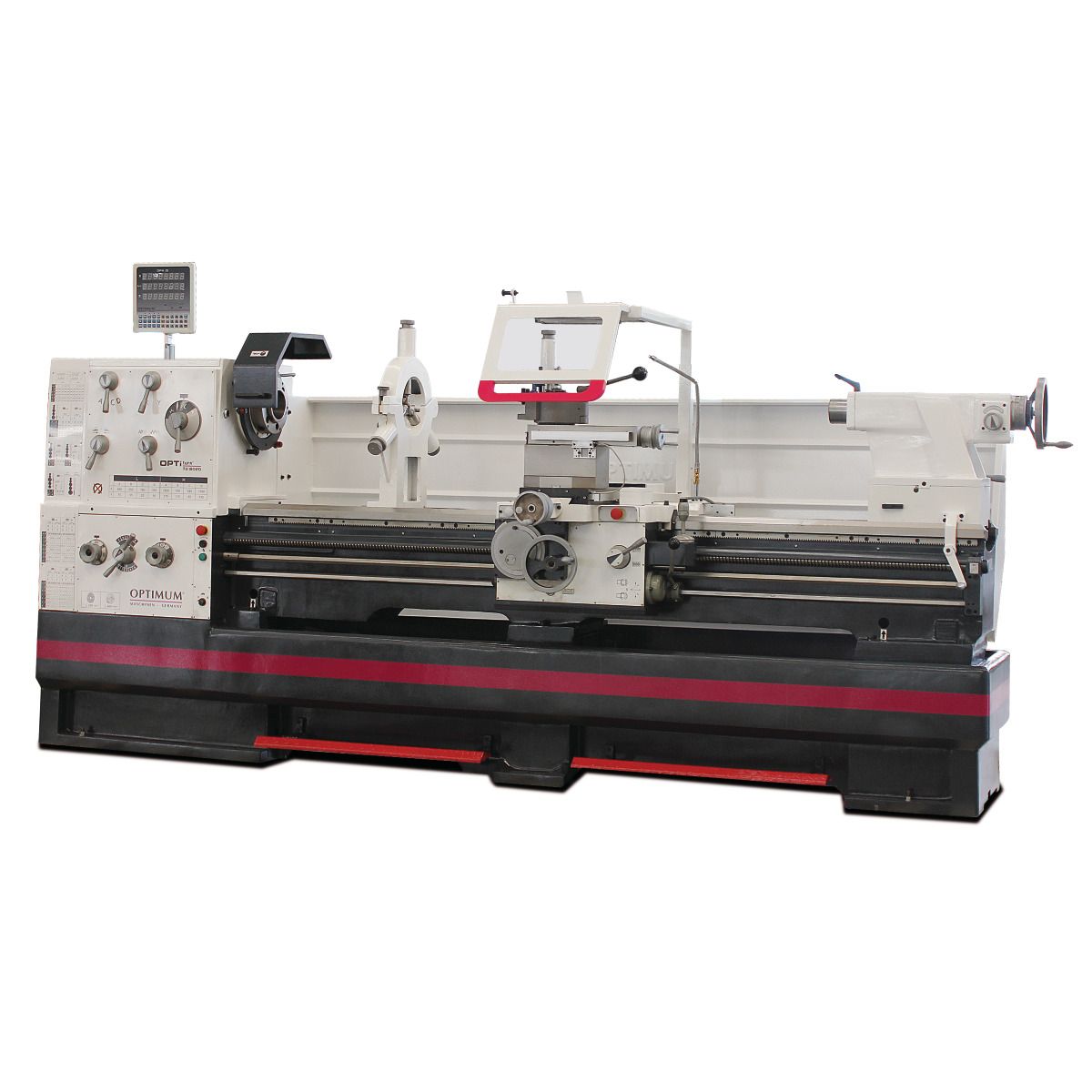

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 8020D
- Hersteller: Stürmer Maschinen GmbH
- Artikelnummer: 2000005631
- Werksnummer: 3462230
- EAN: 4030635035487
- Herstellernummer: 3462230
- Katalogartikelnummer: 3462230
zeichnen sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit aus. Mit digitaler Positionsanzeige DPA 31 Plus und Schnellwechsel-Stahlhalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X-Achse
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitsendschalter mit zwangsöffnenden Kontakten
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Zentralschmierung im Bettschlitten
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- LED Maschinenlampe
- Energiekette für schonende Leitungs- und Schlauchführung
- Not-Halt Einrichtung mit Fußbetätigung
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf

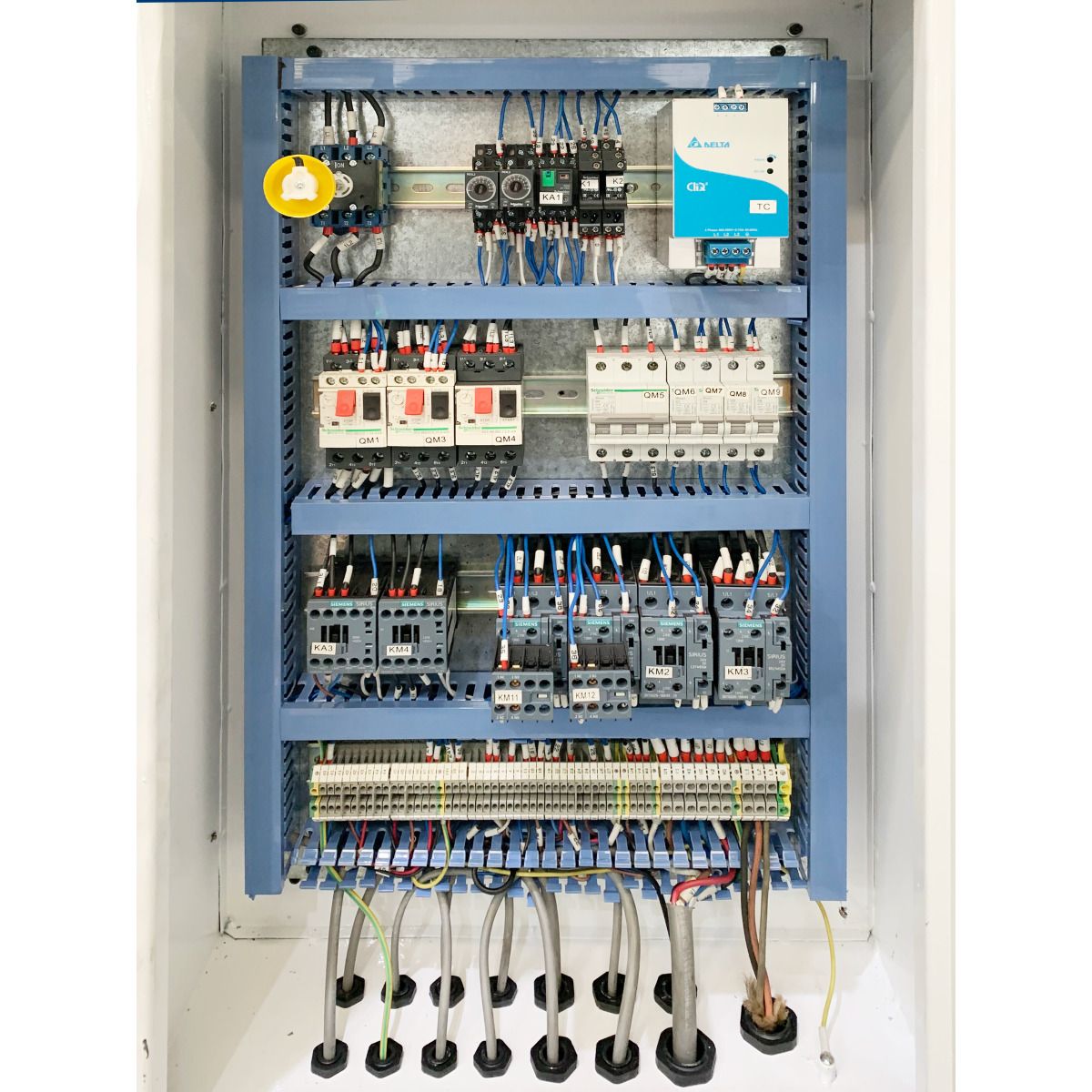

- Elektrik mit Siemens Komponenten
- Schnellwechsel-Stahlhalter SWH 9-D
- 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug

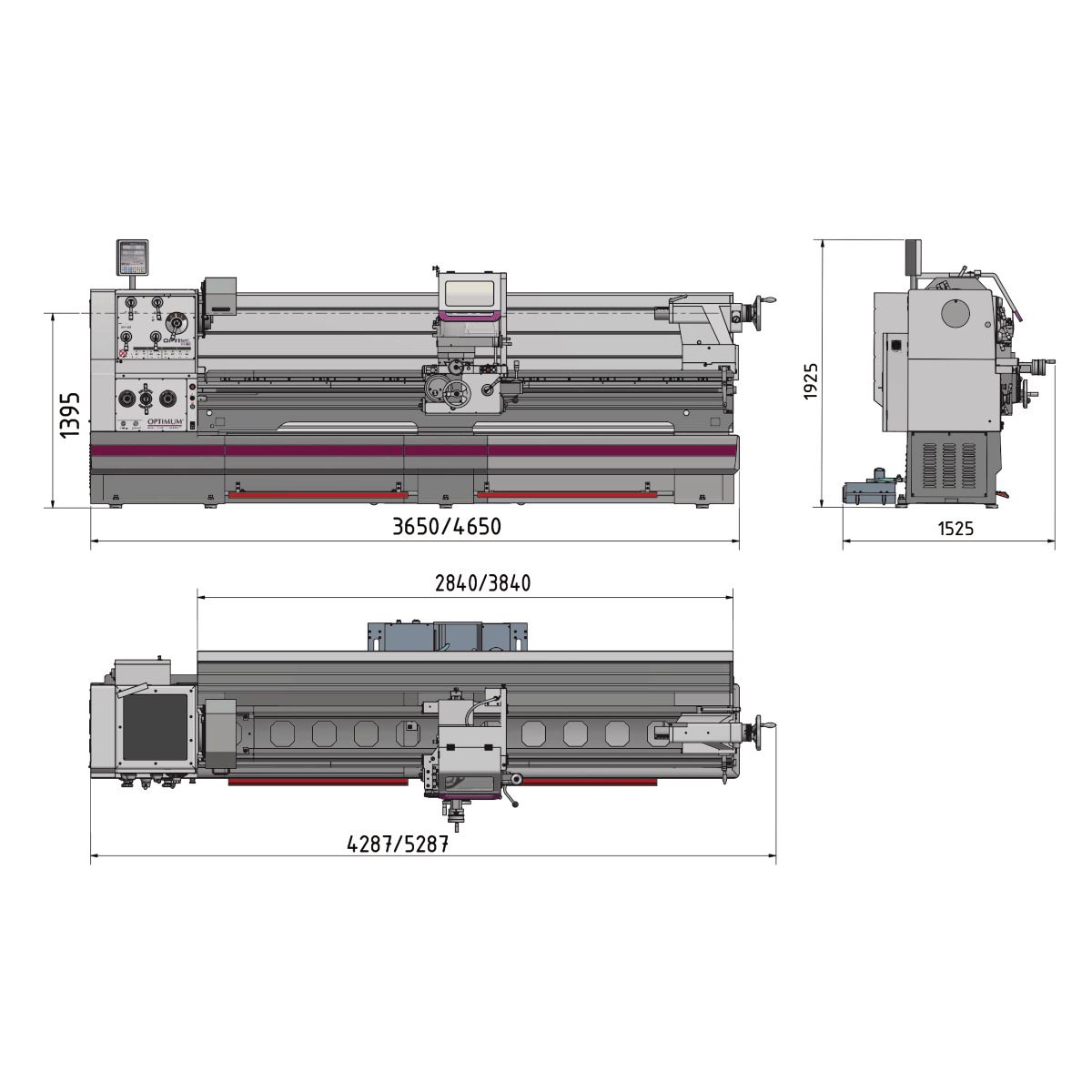

Gewicht (Netto) ca. [kg]:
3455
Länge (Produkt) ca. [mm]:
4287
Höhe (Produkt) ca. [mm]:
1925
Breite/Tiefe (Produkt) ca. [mm]:
1525
Abgabeleistung (Motorleistung) [kW]:
11
Drehzahlbereich [min¯¹]:
25 – 1600
Spitzenweite [mm]:
2050
Gesamt Anschlusswert [kW]:
12
Spitzenhöhe [mm]:
400
Anschlussspannung [V]:
400
Verfahrweg Bettschlitten [mm]:
1965
Vorschubbereich längs [mm/U]:
0,044 – 1,48
Spindelaufnahme:
Camlock DIN ISO 702-2 Nr. 8
Steigung Metrisch [mm/U]:
0,45 – 120
Umlaufdurchmesser über Planschlitten [mm]:
570
Steigung Zoll [Gg/1"]:
80 – 7/16
Umlaufdurchmesser über Maschinenbett [mm]:
800
Verfahrweg Oberschlitten [mm]:
230
Verfahrweg Planschlitten [mm]:
368
Anzahl der Steigungen Metrisch:
54
Bettbreite [mm]:
400
Vorschubbereich plan [mm/U]:
0,022 – 0,74
Reitstock Pinolenhub [mm]:
235
Spindelbohrung [mm]:
105
Anzahl der Vorschübe längs:
25
Anzahl der Drehzahlbereiche:
16
Anzahl der Steigungen Zoll:
60
Anzahl der Vorschübe plan:
25
Stahlhalter Aufnahmehöhe max. [mm]:
32
Reitstock Pinolendurchmesser [mm]:
90
Steigung Modulgewinde [mm/U]:
0,25 – 60
Umlaufdurchmesser in der Bettbrücke [mm]:
1035
Netzfrequenz [Hz]:
50
Reitstockaufnahme:
MK 5
Digitale Positionsanzeige:
DPA 31 Plus
Anzahl der Steigungen Diametral Pitch:
42
Anzahl der Steigungen Modulgewinde:
46
Drehlänge in der Bettbrücke [mm]:
250
Kühlschmiermittelsystem Leistung Kühlmittelpumpe [W]:
150
Steigung Diametral Pitch:
7/8 - 160
Erläuterung zu Eilgang:
max. 5 min (30 min. Pause)
Spindelkonus [mm]:
Ø 113 (Kegel 1:20)
Traglast [t/m]:
1,4
Eilgang Geschwindigkeit [mm/min]:
3800
