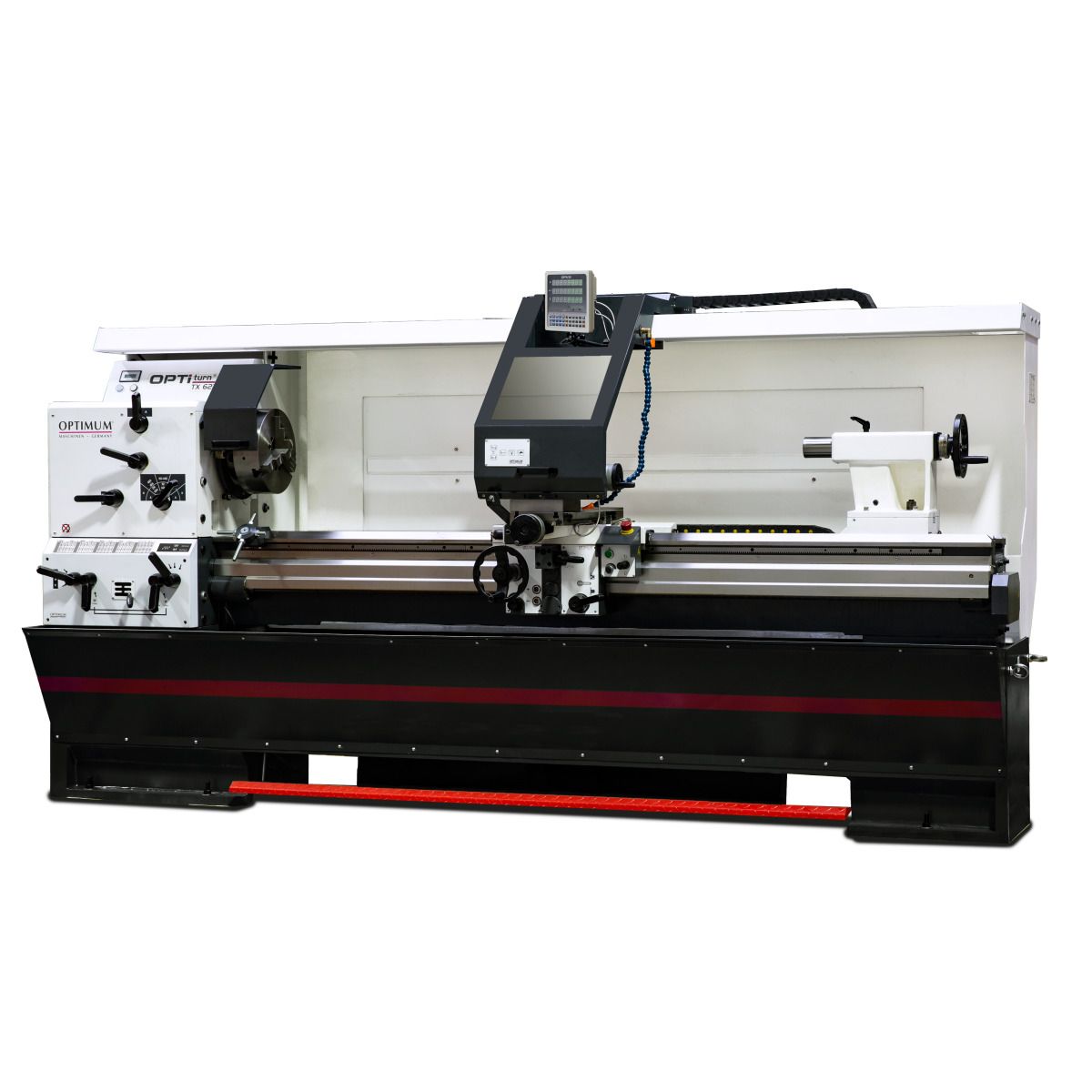

Präzisions-Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 6222V
- Hersteller: Stürmer Maschinen GmbH
- Artikelnummer: 2000009344
- Werksnummer: 3432467
- EAN: 4030635047534
- Herstellernummer: 3432467
- Katalogartikelnummer: 3432467

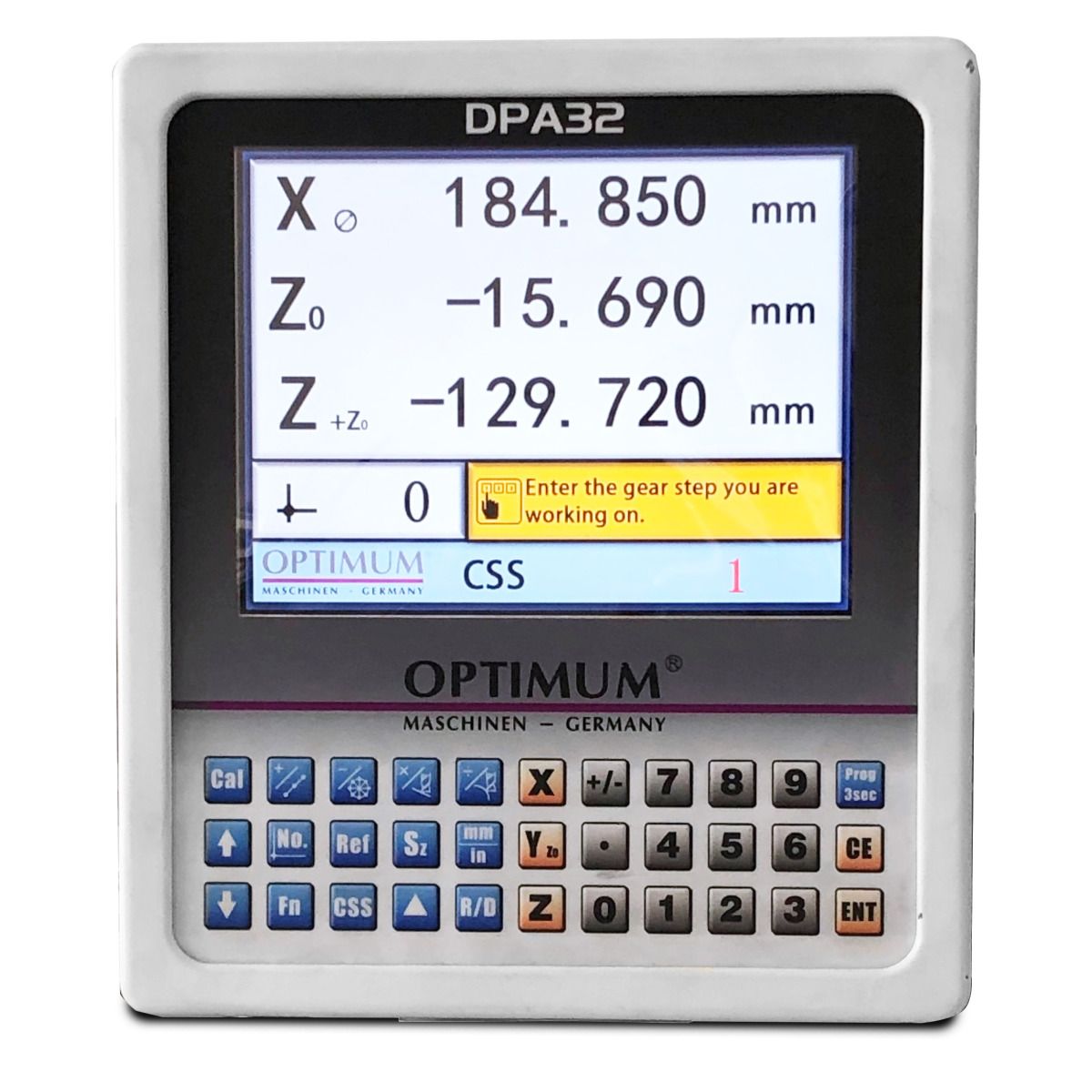

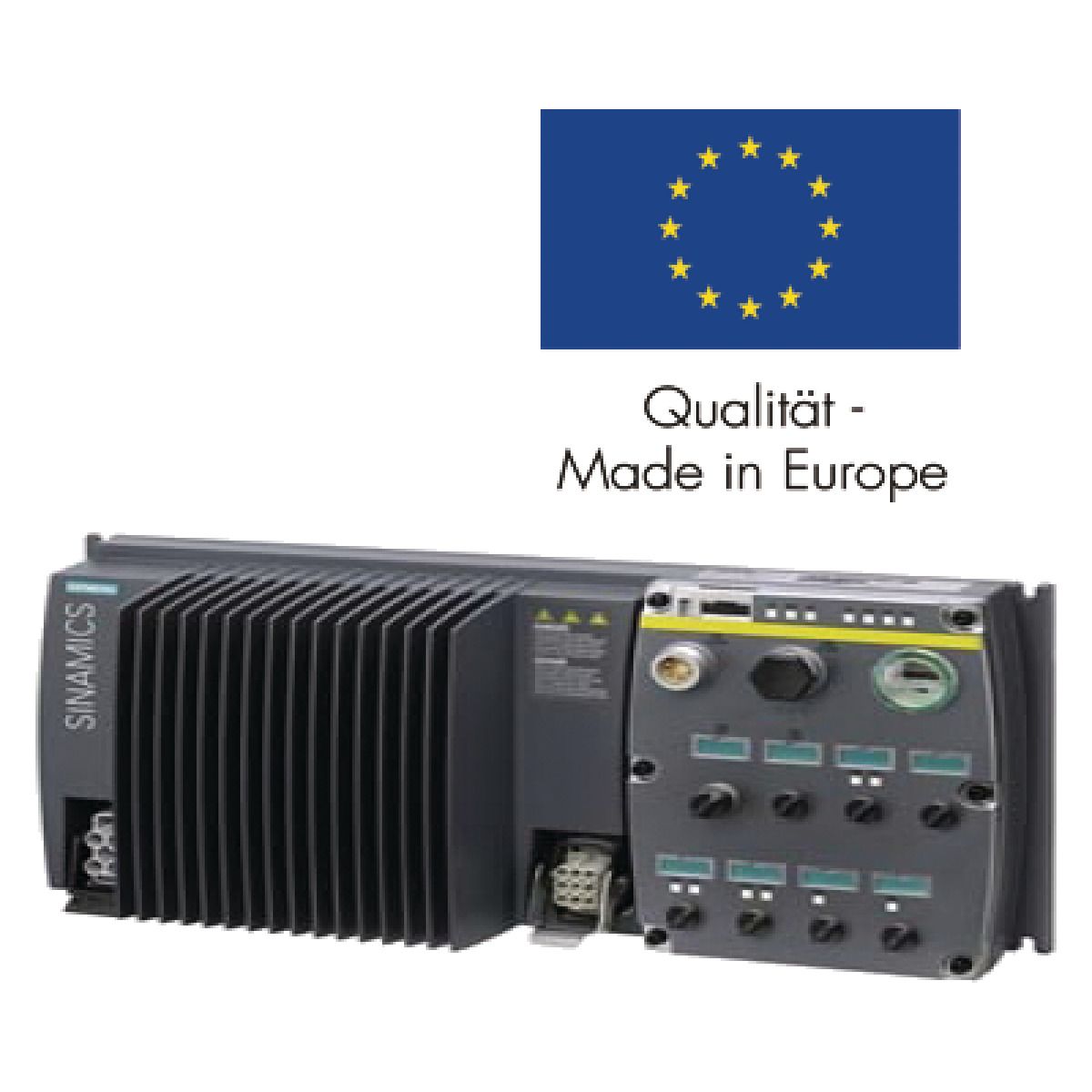

Mit elektronisch regelbarem Antrieb und digitaler Positionsanzeige DPA 32
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen

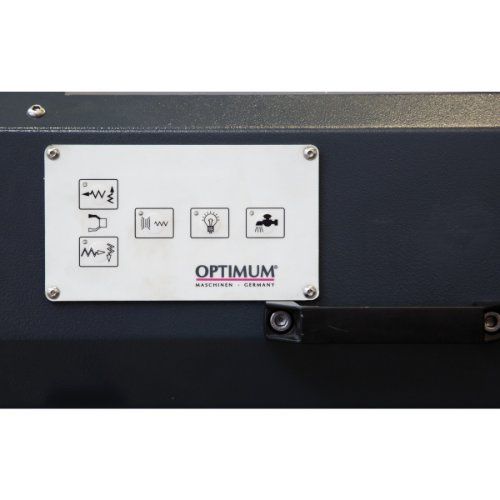

- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125

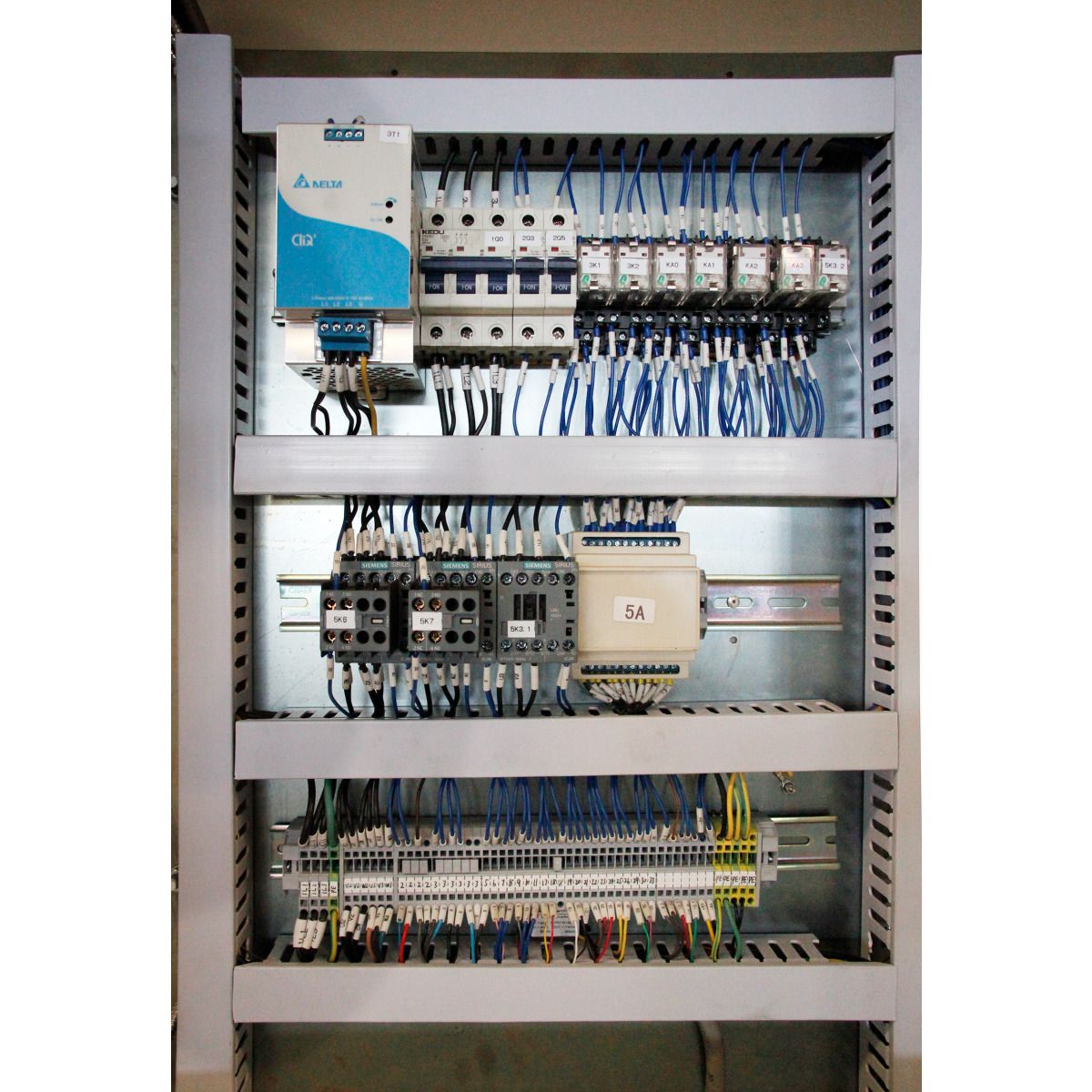

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Nicht mitlaufende Zentrierspitze MK 5 lang
- Nicht mitlaufende Zentrierspitze MK 5 kurz
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Reduzierhülse MK 7 / MK 5
- Bedienwerkzeug
Gewicht (Netto) ca. [kg]:
2800

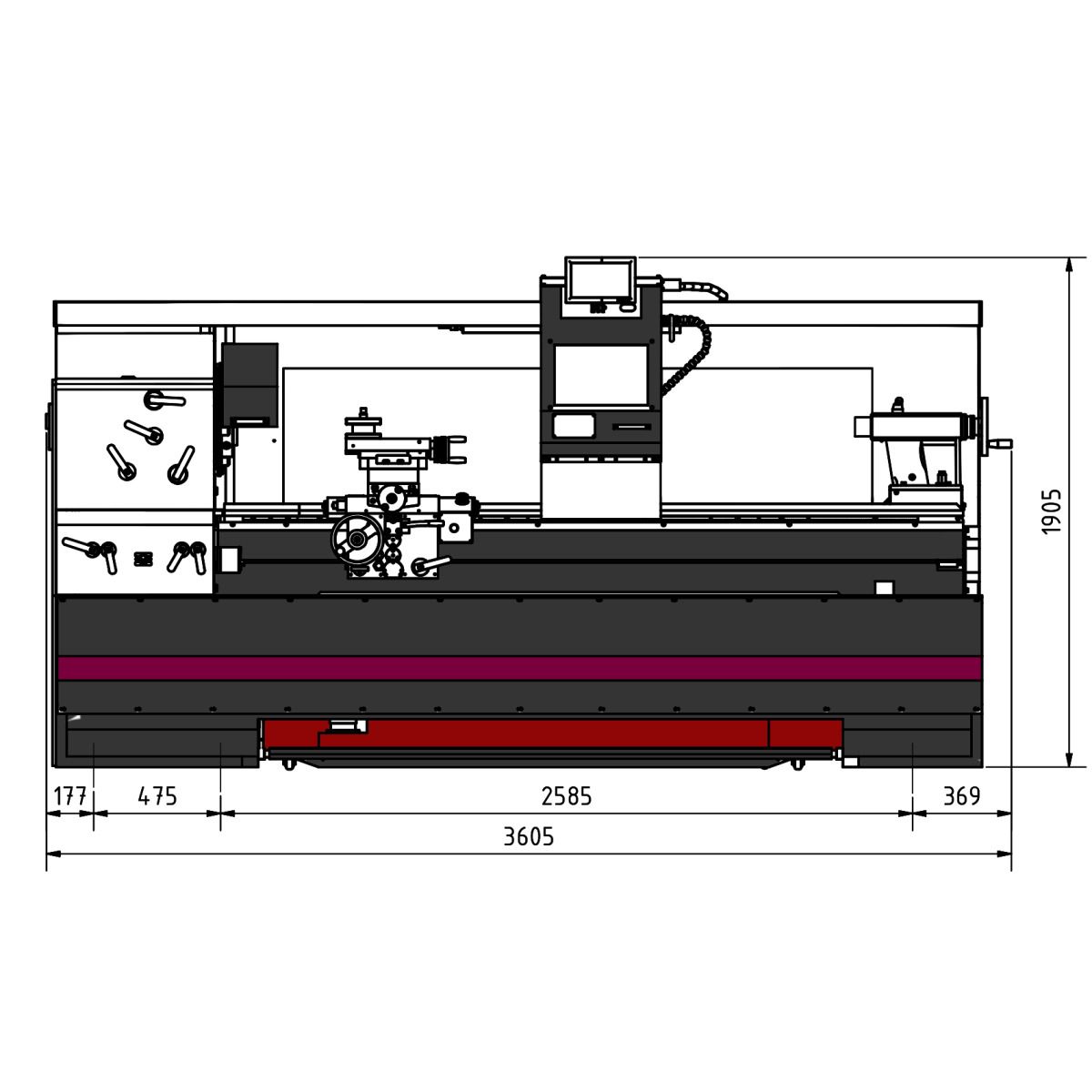

Länge (Produkt) ca. [mm]:
3605
Höhe (Produkt) ca. [mm]:
1905

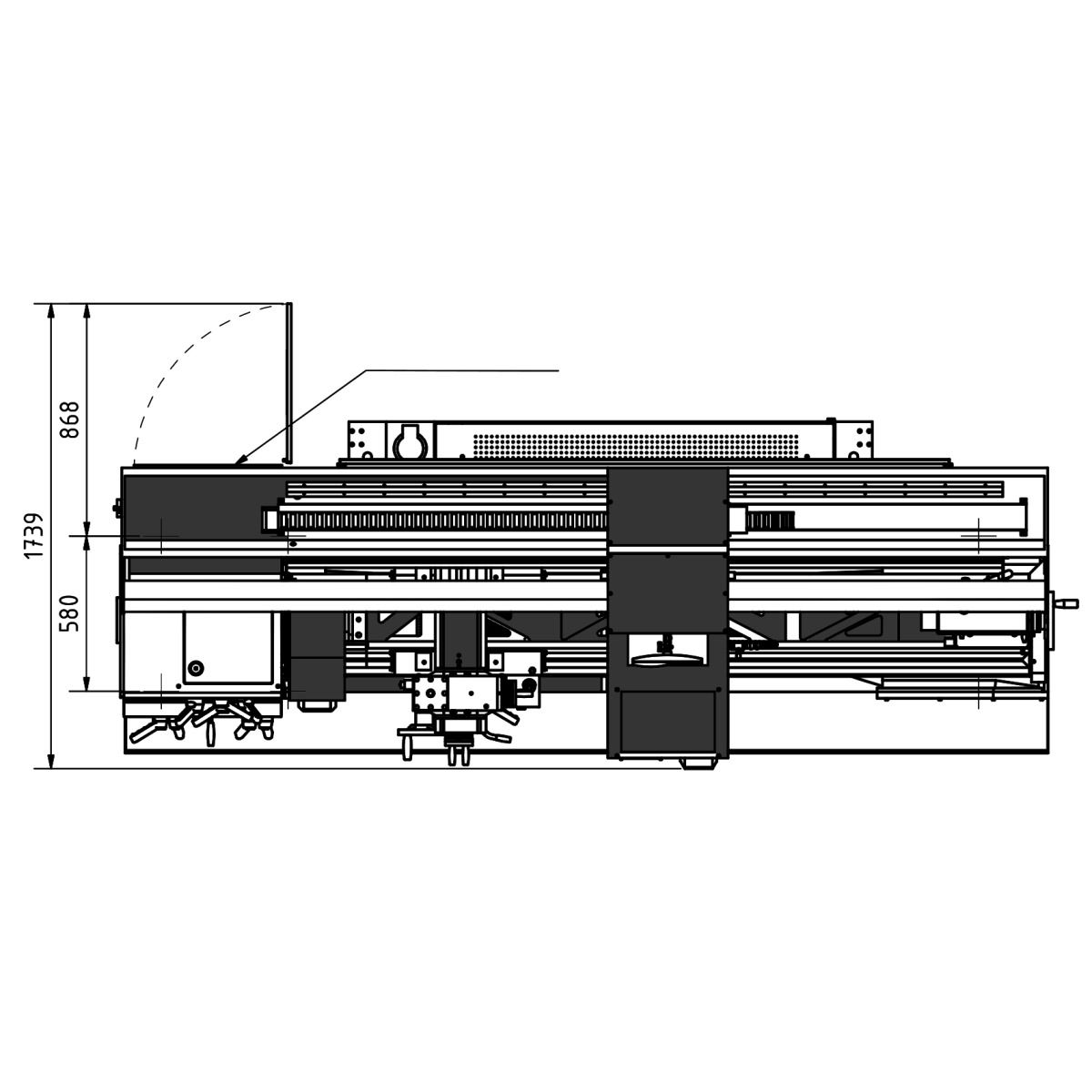

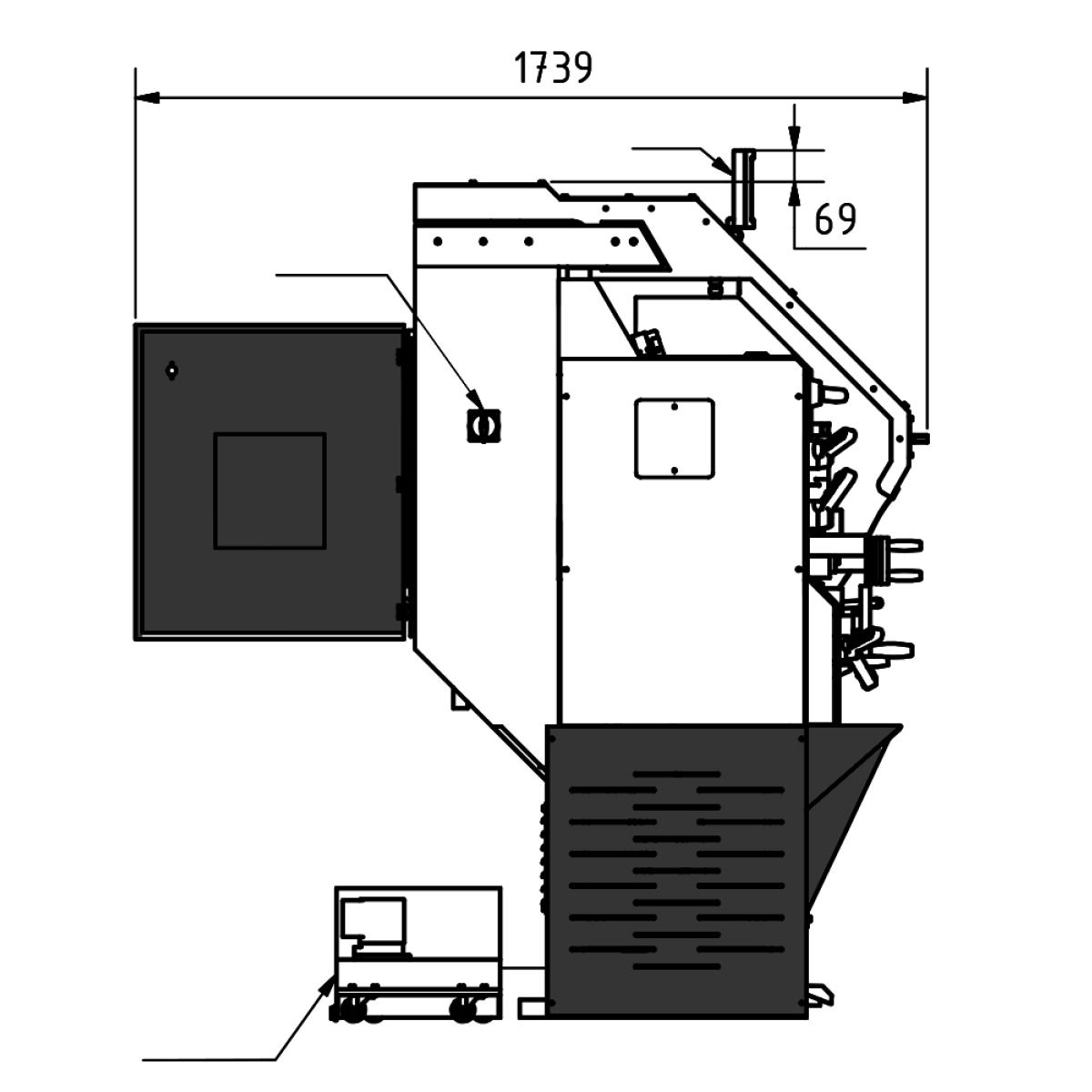

Breite/Tiefe (Produkt) ca. [mm]:
1739
Abgabeleistung (Motorleistung) [kW]:
11
Drehzahlbereich [min¯¹]:
14 – 1800
Spitzenweite [mm]:
2225
Gesamt Anschlusswert [kW]:
12
Spitzenhöhe [mm]:
310
Anschlussspannung [V]:
400
Verfahrweg Bettschlitten [mm]:
2000
Vorschubbereich längs [mm/U]:
0,05 – 1,5
Spindelaufnahme:
Camlock DIN ISO 702-2 Nr. 8
Steigung Metrisch [mm/U]:
0,5 – 15
Umlaufdurchmesser über Planschlitten [mm]:
424
Steigung Zoll [Gg/1"]:
60 – 2
Umlaufdurchmesser über Maschinenbett [mm]:
620
Anzahl der Drehzahlbereiche [Stufen]:
2 x 3
Verfahrweg Oberschlitten [mm]:
170
Verfahrweg Planschlitten [mm]:
350
Anzahl der Steigungen Metrisch:
55
Vorschubbereich plan [mm/U]:
0,025 – 0,75
Reitstock Pinolenhub [mm]:
180
Spindelbohrung [mm]:
105
Anzahl der Vorschübe längs:
55
Spindelkonus:
MK 7
Anzahl der Steigungen Zoll:
55
Anzahl der Vorschübe plan:
55
Reitstock Pinolendurchmesser [mm]:
72
Umlaufdurchmesser in der Bettbrücke [mm]:
880
Netzfrequenz [Hz]:
50
Reitstockaufnahme:
MK 5
Digitale Positionsanzeige:
DPA 32
Anzahl der Steigungen Diametral Pitch:
55
Anzahl der Steigungen Modulgewinde:
55
Drehlänge in der Bettbrücke [mm]:
231
Kühlschmiermittelsystem Leistung Kühlmittelpumpe [kW]:
0,1
Steigung Diametral Pitch [Gg/π]:
120 – 4
Stahlhalter:
SWH 7-C
Umlaufdurchmesser über Längsschlitten [mm]:
580
Steigung Leitspindel [mm]:
6
Steigung Modulgewinde [mm x π]:
0,25 – 7,5
Vorschubmotor Antriebsleistung [kW]:
0,55
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Produktgalerie überspringen
Empfohlenes / Optionales Zubehör
Drehmeißel-Satz Optimum HM 25 mm, 5-teilig
- Artikelnummer: 2000004539
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Drehmeißel-Satz Optimum HM 25 mm, 5-teilig
- Artikelnummer: K1600519
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Arbeitsplatzmatte Unicraft 3040 x 640 mm
- Artikelnummer: 2000008133
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Spannzangenfutter Optimum 5C - Nr. 8
- Artikelnummer: 2000008809
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Vibrationsdämpfer-Maschinenfuß Optimum SE 85
- Artikelnummer: 2000006975
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Nivellierteller Optimum SE 2
- Artikelnummer: 8000000976
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*
Mitlaufende Zentrierspitze Optimum MK 3
- Artikelnummer: 2000006367
- In Kürze lieferbar
VK-Preis:
/ 1 Stück
*
Netto:
/ 1 Stück
*

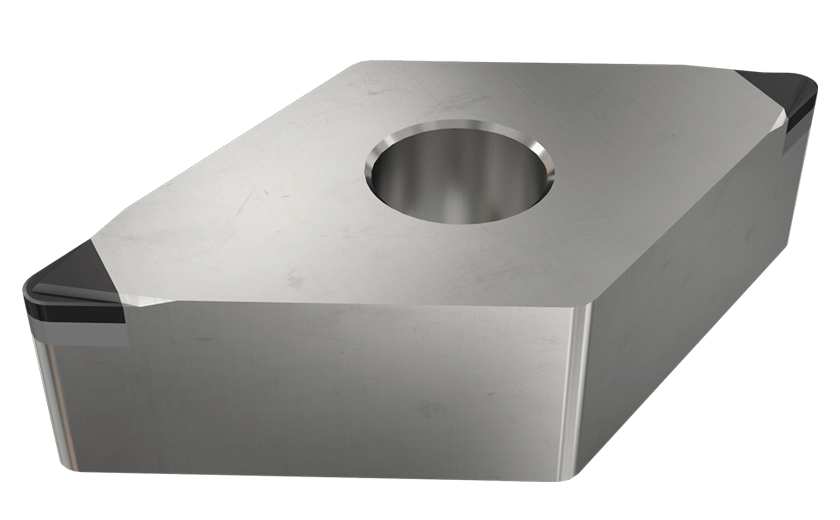

DNGA 150608S-2MT MM BI15H
