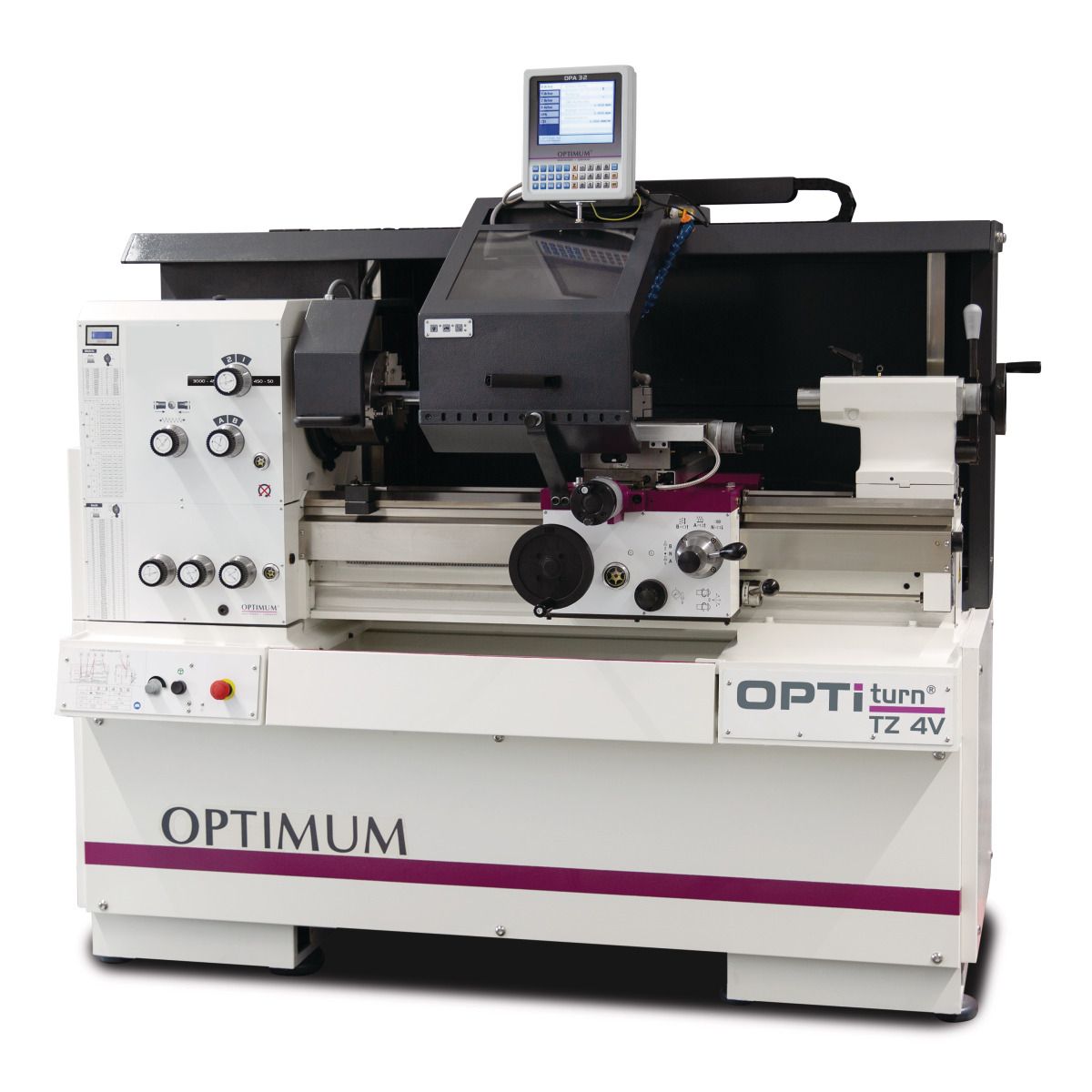

Präzisions Leit- und Zugspindeldrehmaschine Optimum OPTIturn TZ 4V
- Hersteller: Stürmer Maschinen GmbH
- Artikelnummer: 2000008344
- Werksnummer: 3432247
- EAN: 4030635047558
- Herstellernummer: 3432247
- Katalogartikelnummer: 3432247
mit elektronisch regelbarem Antrieb und digitaler Positionsanzeige DPA 32
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Motorschutzschalter
- Schaltschrank mit 24 V DC Netzteil
- Teilverkleidung mit mitgeführtem, groß dimensioniertem Späneschutz
- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Zweikanalige Sicherheitselektronik
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- Energiekette für schonende Leitungs-und Schlauchführung
- In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Verringerung der Abbremszeit der Hauptspindel durch Energierückspeisung
- Nach vorne ausziehbare Spänewanne
- Kühlmitteleinrichtung
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
- Schnittkonstante VSC
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 10 - Ø 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - Ø 100 mm
- Adapter MK6-MK3
- Nicht mitlaufende Zentrierspitze MK3
- Nicht mitlaufende, jedoch temperaturbeständige
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25x120 TypD für Vierkantmeißel 20 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Drehfutter nicht vergessen

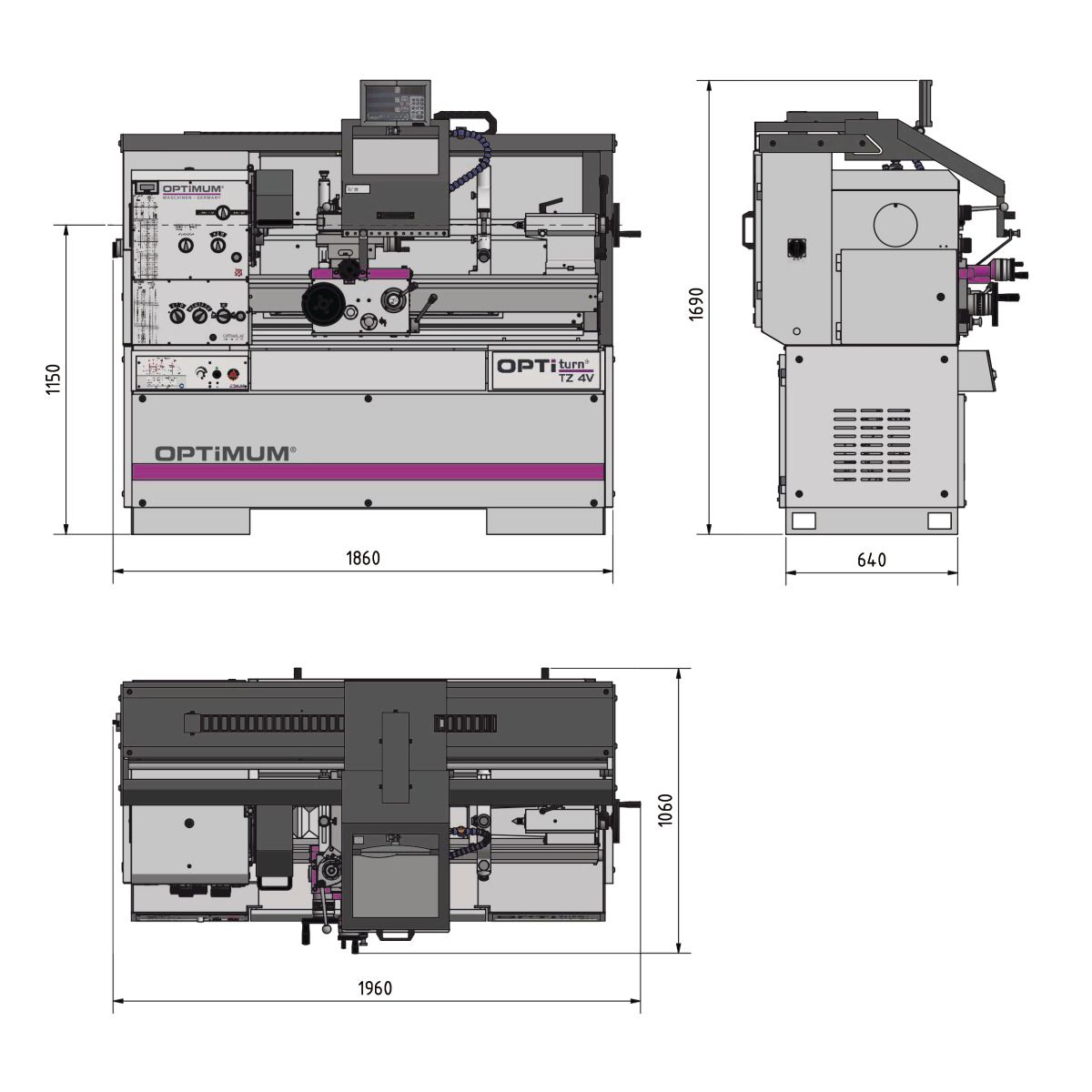

Gewicht (Netto) ca. [kg]:
1250
Länge (Produkt) ca. [mm]:
1960
Höhe (Produkt) ca. [mm]:
1690
Breite/Tiefe (Produkt) ca. [mm]:
1060
Norm:
DIN EN 55011
Abgabeleistung (Motorleistung) [kW]:
5,5
Drehzahlbereich [min¯¹]:
50 – 3000
Spitzenweite [mm]:
800
Spitzenhöhe [mm]:
200
Anschlussspannung [V]:
400
Verfahrweg Bettschlitten [mm]:
800
Vorschubbereich längs [mm/U]:
0.0263 - 1.8416
Spindelaufnahme:
DIN ISO 702-1 Nr. 5 Form A2
Steigung Metrisch [mm/U]:
0.2 - 14
Umlaufdurchmesser über Planschlitten [mm]:
245
Steigung Zoll [Gg/1"]:
80 - 1
Umlaufdurchmesser über Maschinenbett [mm]:
400
Verfahrweg Oberschlitten [mm]:
112
Verfahrweg Planschlitten [mm]:
212
Anzahl der Steigungen Metrisch:
36
Bettbreite [mm]:
260
Vorschubbereich plan [mm/U]:
0.0133 - 0.9321
Reitstock Pinolenhub [mm]:
110
Spindelbohrung [mm]:
52
Anzahl der Vorschübe längs:
48
Anzahl der Drehzahlbereiche:
2
Spindelkonus:
MK 6
Anzahl der Steigungen Zoll:
42
Anzahl der Vorschübe plan:
48
Betriebsart:
S6
Datenzugriff:
Über physische Schnittstellen
Reitstock Pinolendurchmesser [mm]:
50
Steigung Modulgewinde [mm/U]:
0.1 - 7
Netzfrequenz [Hz]:
50
Reitstockaufnahme:
MK 3

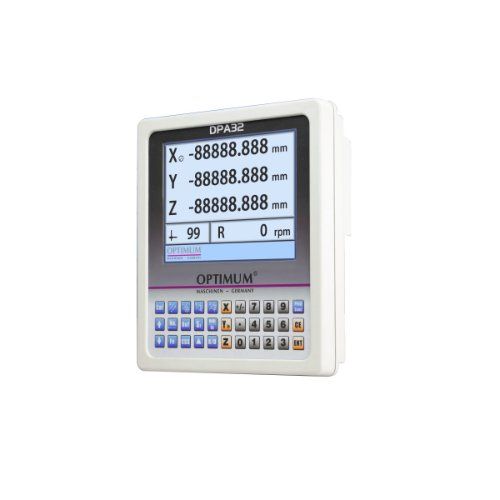

Digitale Positionsanzeige:
DPA 32
Anzahl der Steigungen Diametral Pitch:
33
Anzahl der Steigungen Modulgewinde:
44
EMV-Klasse:
C3
Einschaltdauer [%]:
60
Datenspeicherort:
Auf dem Gerät
Kühlschmiermittelsystem Leistung Kühlmittelpumpe [kW]:
0.125
Steigung Diametral Pitch [Gg/π]:
3 – 200
Art der generierten Daten:
Nutzungsdaten
Datenmenge:
Bis zu 5 MB
Datengenerierung kontinuierlich in Echtzeit:
Ja
Format der generierten Daten:
Gängige, maschinenlesbare Formate wie z.B. JSON
Weitere Informationen:
In Bedienungsanleitung oder unter info@stuermer-maschinen.de
Kühlschmiermittelsystem Tankinhalt [l]:
20
Antriebsmotor Stufen:
2
